Bras transversaux conducteurs

Introduction du bras transversal conducteur


Le bras conducteur d'un four à arc électrique (EAF) est principalement composé du support de bras conducteur d'électrode avant, d'un anneau de serrage refroidi à l'eau, du corps du bras et de la plaque de cuivre conductrice arrière.

Partager:

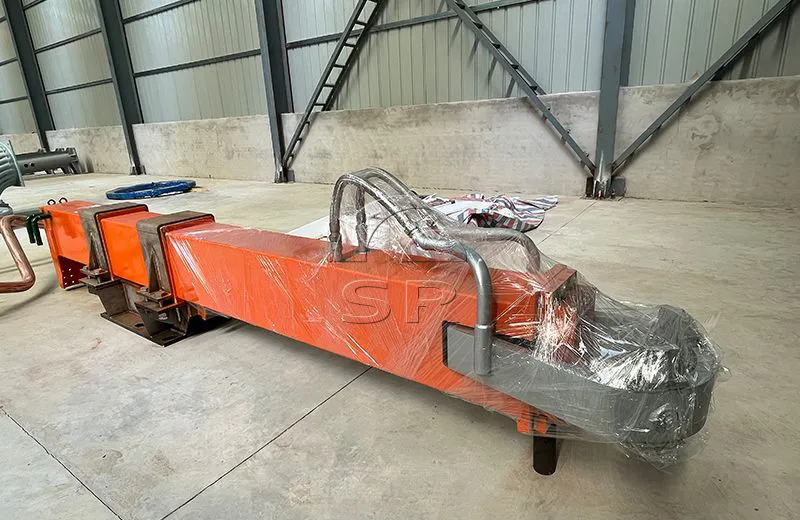

Introduction au bras transversal conducteur

Introduction au bras transversal conducteur

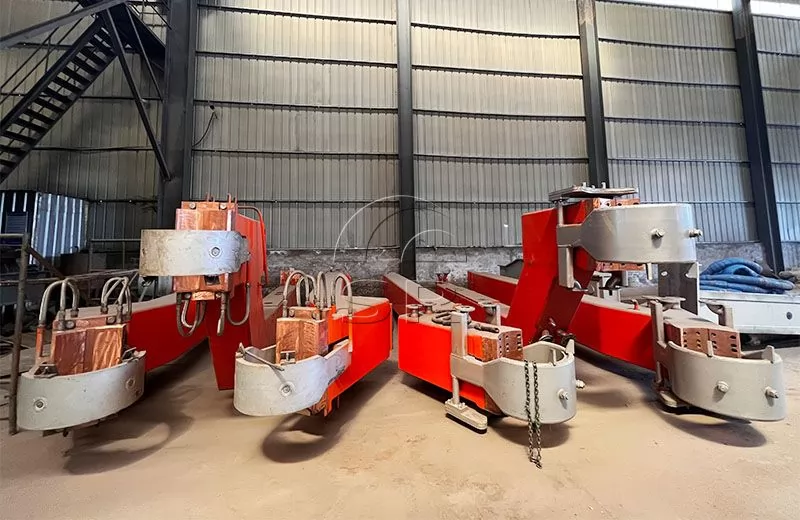

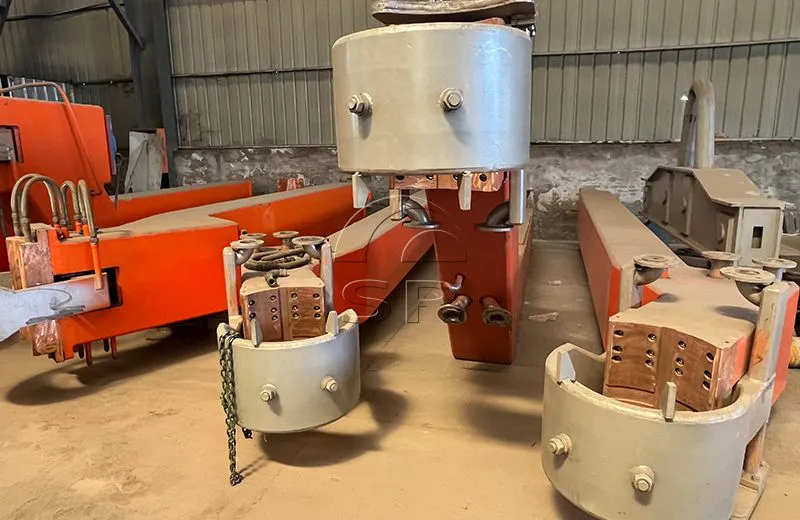

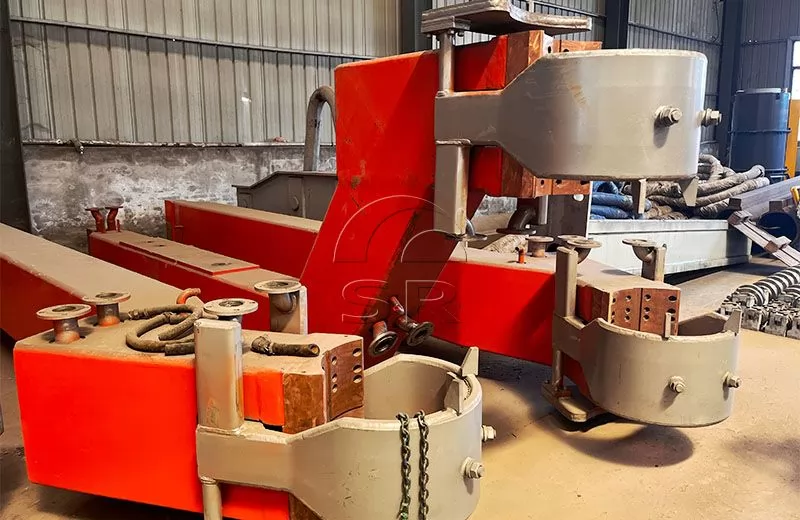

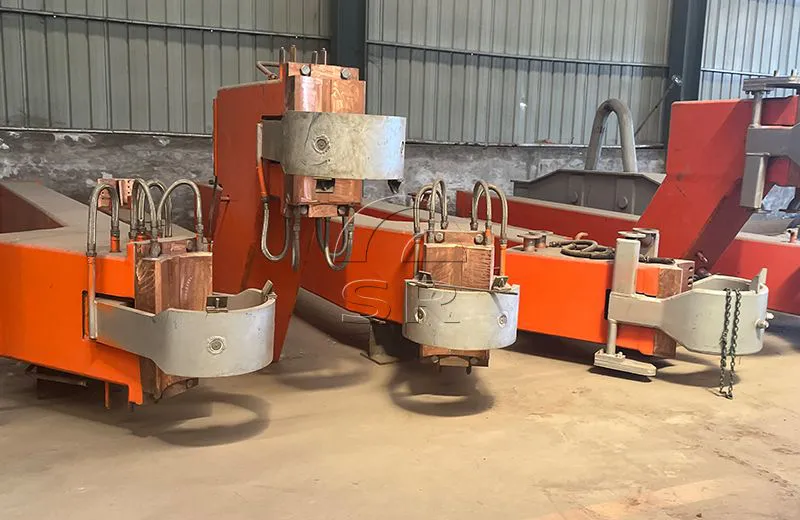

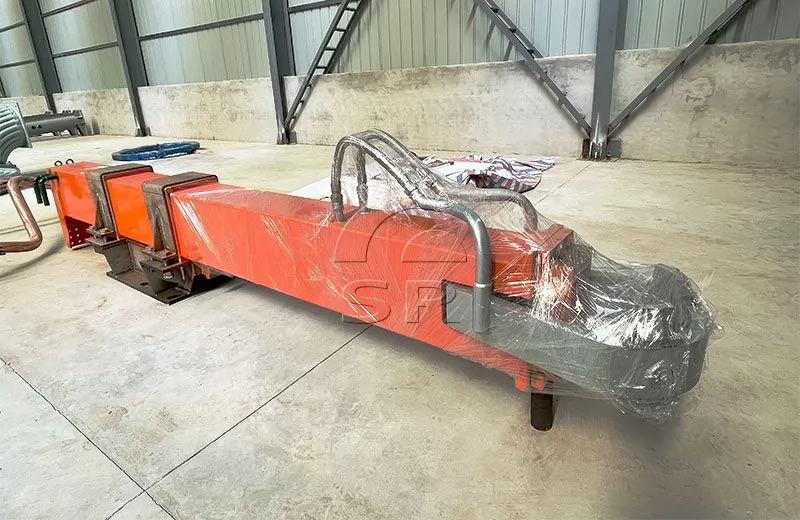

Le corps du bras transversal conducteur est construit à partir de plaques plaquées cuivre-acier ou de plaques plaquées aluminium-acier, présentant une section transversale rectangulaire. Il est refroidi en interne par circulation d'eau, éliminant ainsi le besoin de tubes en cuivre conducteurs refroidis à l'eau. Cette conception de bras conducteurs d'électrode sert à saisir et à soutenir l'électrode, tout en transmettant également de l'énergie électrique à l'électrode à des fins de chauffage et d'élévation de la température.


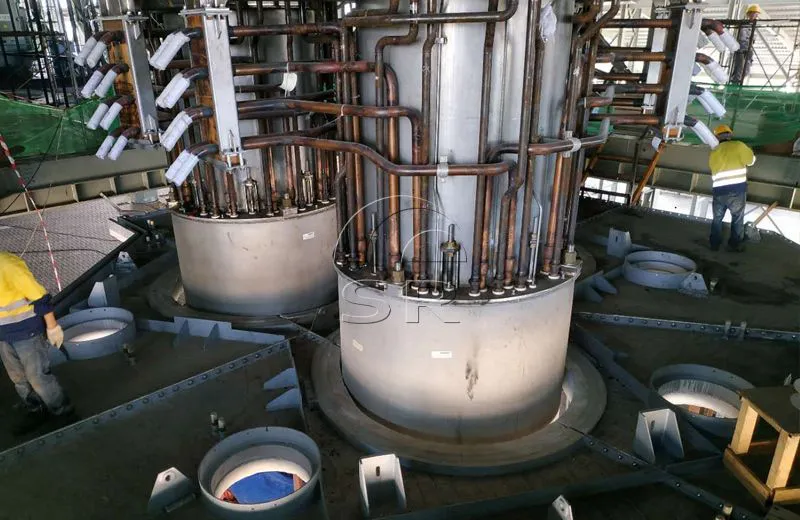

Dans les fours à arc électrique et les fours à arc submergé, de nombreux éléments isolants sont situés entre le support conducteur d'électrode et le corps du bras transversal conducteur, simplifiant considérablement la structure du bras transversal et représentant un nouveau type de bras d'électrode pour l'arc électrique de très haute puissance. fourneaux.

Le bras conducteur d'un Le four à arc submergé (SAF) du four à arc électrique (EAF) possède principalement les avantages suivants :

L'utilisation d'une section transversale creuse et d'une plaque composite cuivre-acier à double couche atténue considérablement l'effet cutané, réduit l'impédance et améliore l'efficacité électrothermique ;

La structure de type caisson avec une section creuse, couplée à des canaux de refroidissement par eau internes, améliore considérablement la résistance du bras transversal, facilitant l'ajustement du mouvement de l'électrode sans induire de vibration, favorisant ainsi la stabilité de l'arc ;

Le bras transversal d'électrode est plus léger que le type de tube en acier conventionnel, possédant un moment d'inertie plus faible, ce qui facilite les réglages fréquents d'élévation de l'électrode.

Les exigences relatives à la traverse conductrice sont les suivantes : légèreté, rigidité élevée, faible impédance et longue durée de vie.

La traverse conductrice s'appuie à une extrémité sur le pilier et, à l'autre extrémité, elle maintient une électrode, et elle est équipée d'une fonction de levage.

Le poids léger de la traverse conductrice implique, entre autres implications, une réduction correspondante de la puissance motrice requise pour le réglage vertical de la colonne d'électrodes.

Alimentation à bras transversal conducteur

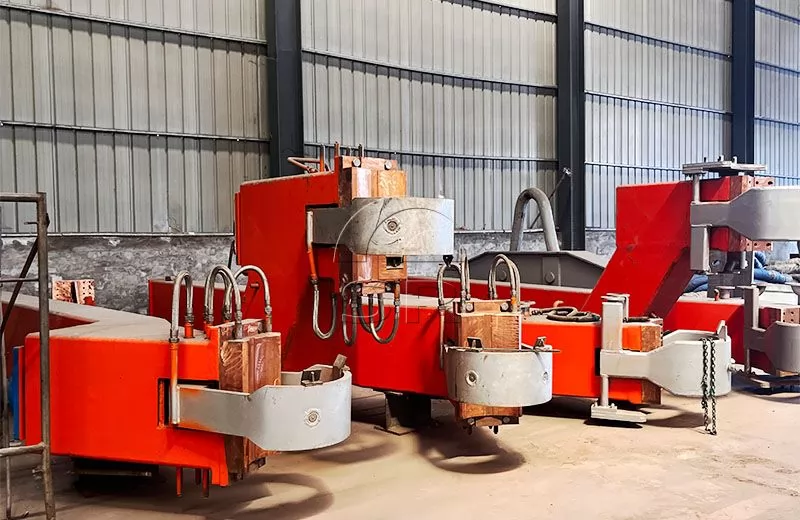

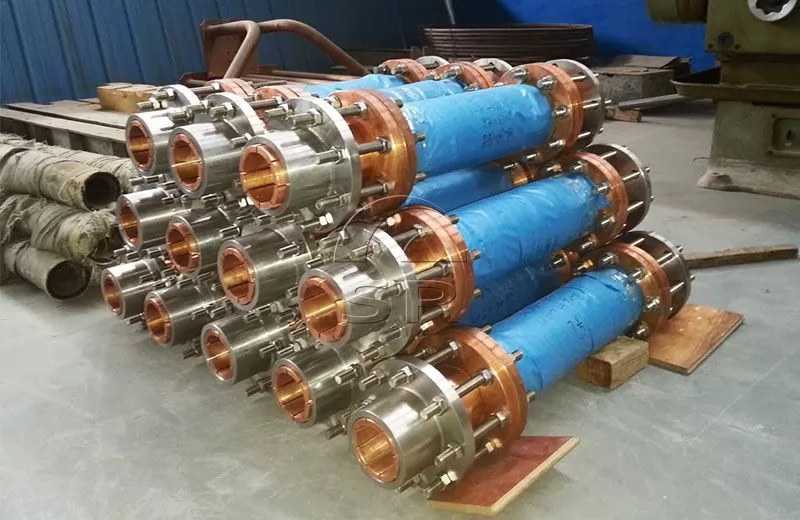

Les bras d'électrodes des électrodes du four à arc submergé du four à arc électrique sont fabriqués à partir de plaques plaquées de cuivre et d'acier et sont refroidis par circulation d'eau.

Les trois bras conducteurs recouverts d'acier et de cuivre sont dotés d'une structure de type caisson et sont soumis à un refroidissement forcé à l'eau pour garantir une résistance thermique et une rigidité adéquates.

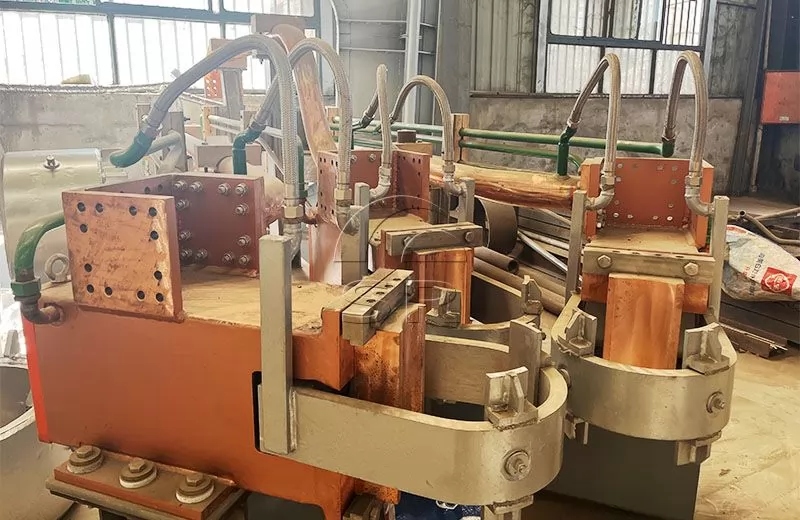

Les dispositifs de serrage des électrodes sont positionnés à l'intérieur des bras et sont d'une configuration montée à l'arrière, permettant aux trois phases d'être librement interchangeables.

Les dispositifs de serrage comportent un engagement de ressort à disque, un relâchement du vérin hydraulique et un remplacement de la bague d'étanchéité par extraction du piston, sans affecter l'état de serrage, offrant ainsi un environnement de travail optimal.

Le bras transversal conducteur du four à arc électrique (EAF) se caractérise par sa fiabilité opérationnelle et est très pratique pour l'entretien et le réglage.

Une isolation est établie entre chaque phase du bras d'électrode et la colonne, assurant une protection d'isolation efficace entre les phases.

L'isolation reste fiable dans les conditions thermiques de fonctionnement.

La connexion entre la colonne et le bras d'électrode utilise un système de boulons pré-serrés, permettant des ajustements mineurs en position d'assemblage pour assurer le positionnement correct des électrodes triphasées.

Le segment postérieur du bras transversal de phase médiane est surélevé, ce qui permet à l'ensemble du réseau court d'être disposé dans une configuration spatiale triangulaire.
