Il existe de nombreux liens d'isolation entre le porte-électrode EAF et le corps du bras transversal conducteur, ce qui simplifie grandement la structure du bras transversal conducteur et constitue un nouveau type de bras d'électrode sur le four à arc à très haute puissance.

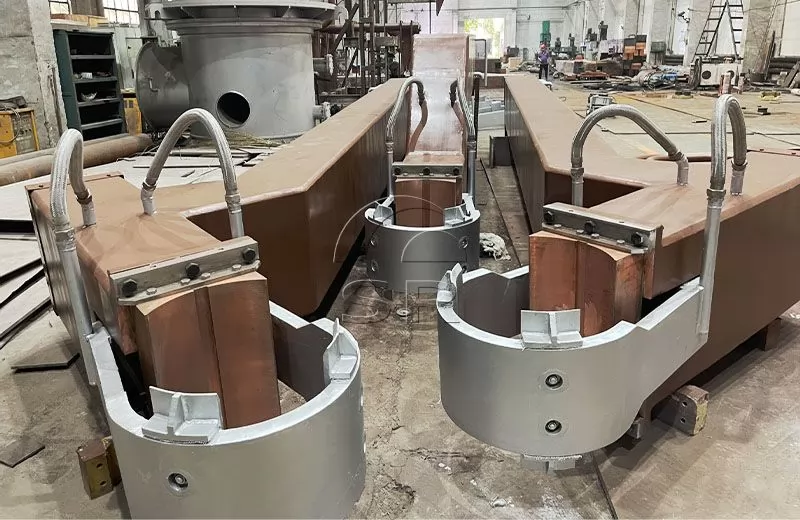

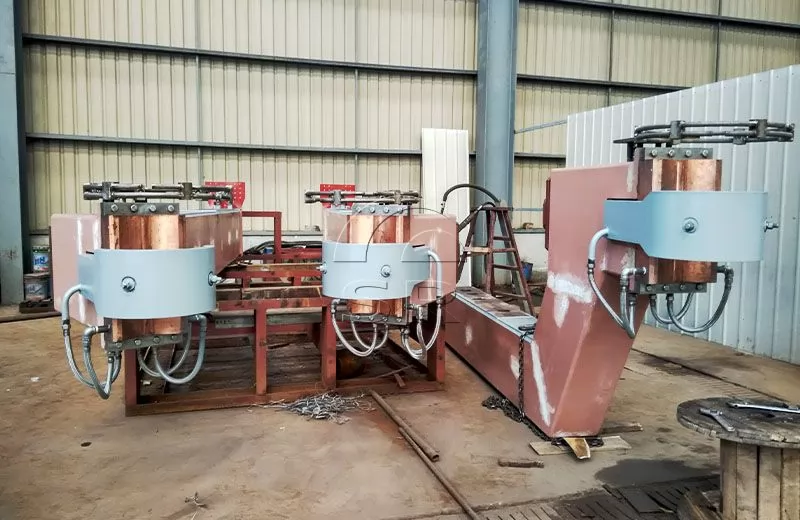

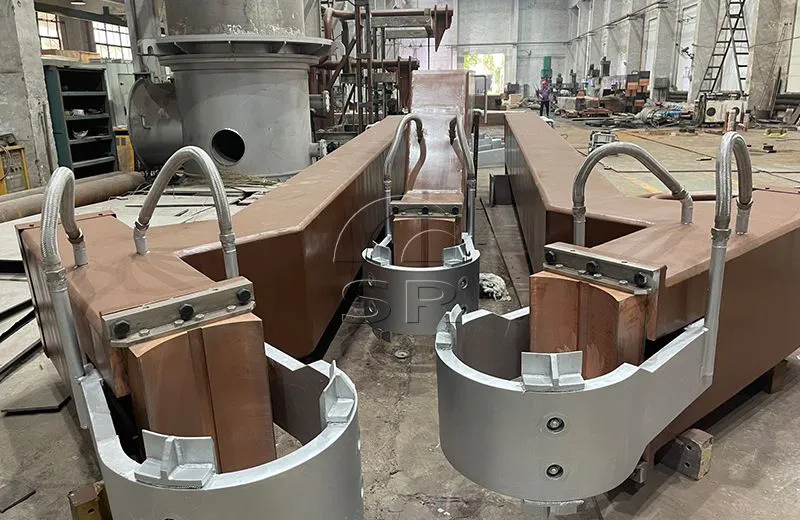

Présentation du bras transversal conducteur
Il existe de nombreux liens d'isolation entre le porte-électrode EAF et le corps du bras transversal conducteur, ce qui simplifie grandement la structure du bras transversal conducteur et constitue un nouveau type de bras d'électrode sur le four à arc à très haute puissance.
Avantages du porte-électrode
Une section creuse et une plaque composite cuivre-acier à double couche sont adoptées, réduisant considérablement l'effet cutané, réduisant l'impédance et améliorant l'efficacité du chauffage électrique ;
La structure en caisson à section creuse et le canal de refroidissement par eau interne améliorent considérablement la résistance du bras transversal, ce qui favorise l'ajustement du mouvement de l'électrode sans provoquer de vibrations et favorise la stabilité de l'arc ;
Le poids est plus léger que le bras transversal conducteur traditionnel en tube d'acier et l'inertie est faible, ce qui favorise le levage et le réglage fréquents de l'électrode.
Les exigences relatives à la traverse conductrice sont la légèreté, une bonne rigidité, une faible impédance et une longue durée de vie. Le bras d'électrode repose sur la colonne à une extrémité et maintient l'électrode à l'autre extrémité, avec fonction de levage. Le poids de la traverse conductrice est léger, ce qui signifie que le travail d'entraînement pour le mouvement de levage et de régulation de la colonne d'électrodes est relativement réduit, etc.

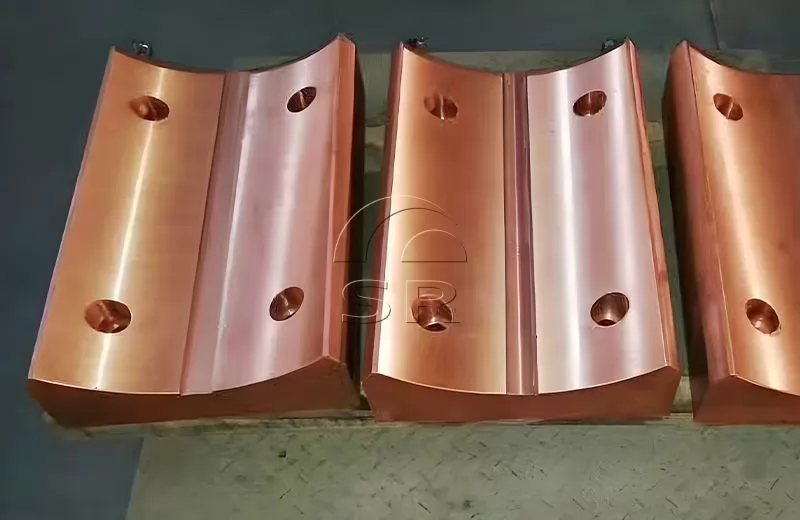

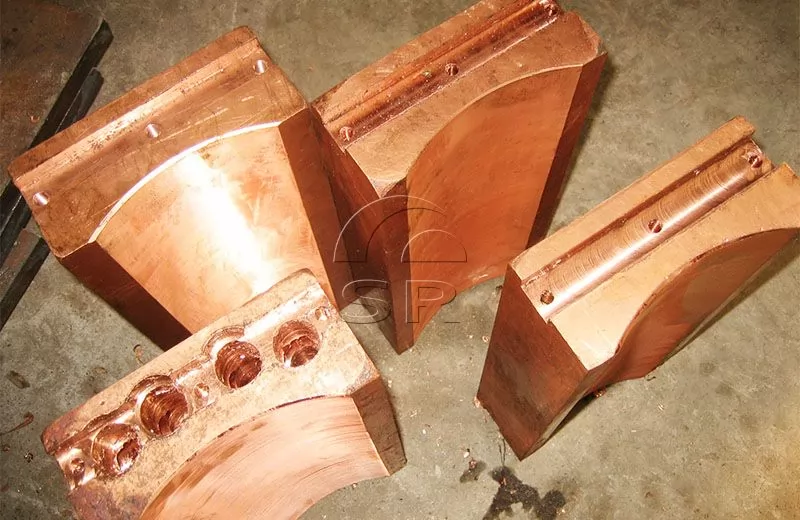

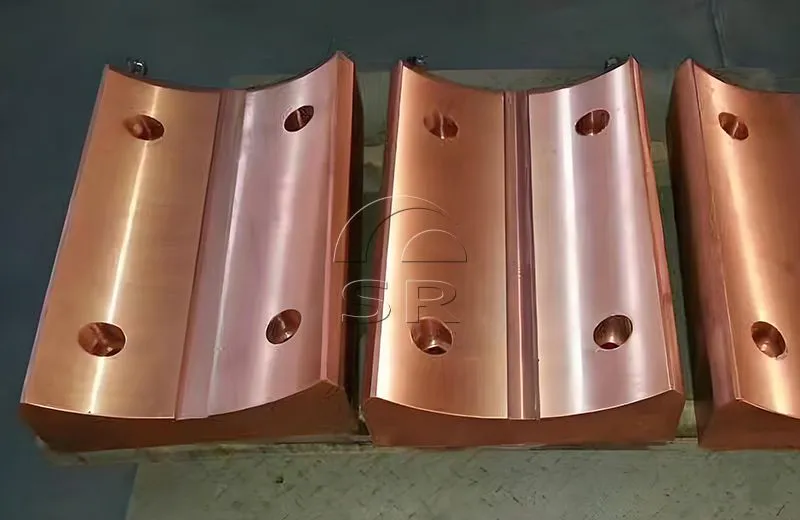

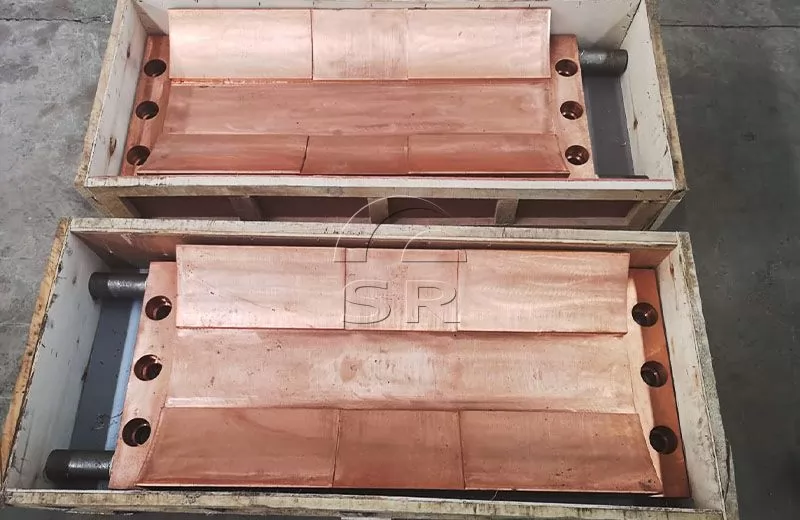

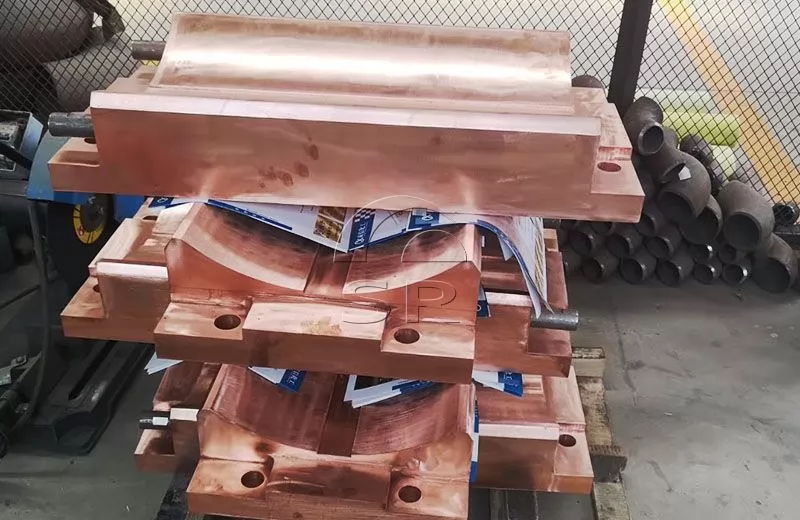

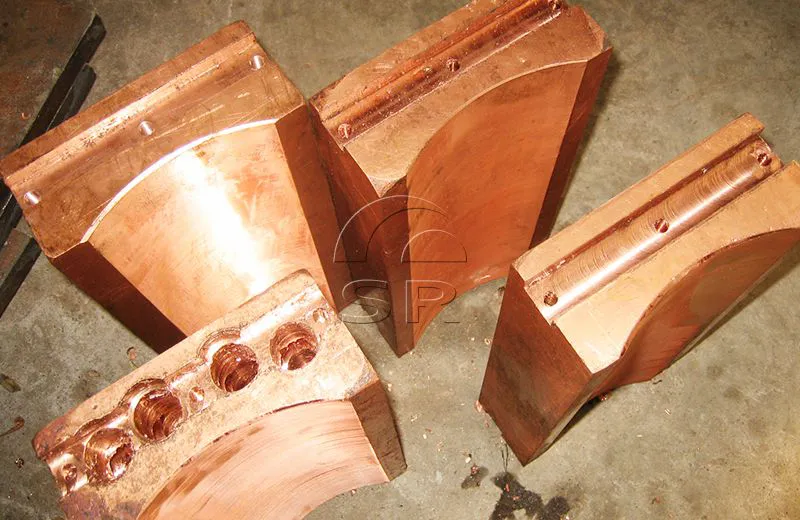

Le porte-électrode adopte le cuivre rouge T2 avec de bonnes performances. Le support d'électrode en graphite fabriqué par forgeage et traitement à froid peut garantir un bon effet de refroidissement par eau, améliorer la conductivité, empêcher les arcs électriques et prolonger la durée de vie.
Produits associés
Gamme de machines et d'équipements métallurgiques personnalisés : four à arc électrique, four à arc submergé, four d'affinage LF, four sous vide , four à induction, système de dépoussiérage, équipement de traitement de l'eau, etc. Fournissant les services d'intégration d'équipements les plus avancés, les équipements métallurgiques peuvent être personnalisés en fonction des différents besoins des clients et la capacité de production peut être ajustée en fonction des exigences du client.
Dispositif de levage et de rotation du couvercle du four
Le dispositif de levage et de rotation du couvercle du four se compose d'un mécanisme de levage du couvercle du four, d'un mécanisme rotatif et d'un cadre rotatif.
Le bras conducteur d'un four à arc électrique (EAF) est principalement composé du support de bras conducteur d'électrode avant, d'un support refroidi à l'eau. anneau de serrage, le corps du bras et la plaque de cuivre conductrice arrière.
Toit refroidi à l'eau d'un four à arc submergé
Le toit refroidi par eau du four à arc submergé est une partie importante de four à arc submergé (également connu sous le nom de four à arc électrique, four à carbure de calcium ou four minier), qui est principalement utilisé pour fermer le haut du corps du four et supporter la température et la pression élevées dans le four.
Le compensateur refroidi par eau du four à arc submergé est un dispositif de tuyauterie composé de tubes intérieurs et extérieurs, de tubes d'eau, d'indicateurs d'allongement et de supports fixes.
Le panier de chargement de ferraille du four à arc électrique est principalement utilisé pour charger et transporter des matières premières telles que la ferraille dans le four à arc électrique pour la fusion.
Dispositif de levage d'électrodes
Le mécanisme de levage d'électrodes du four à arc électrique est composé de dispositif à bras transversal conducteur et colonne d'électrodes.
Support combiné pour four à arc submergé
L'électrode de support combinée pour four à arc submergé de la série comprend : une électrode de four à arc submergé de 12,5 MVA, une électrode de four à arc submergé de 16,5 MVA électrode de four à arc immergé, électrode de four à arc immergé 25,5 MVA, électrode de four à arc immergé 30,0 MVA, etc.
L'électrode de câble ordinaire refroidie à l'eau est soudée avec un tube et une barre de cuivre et n'est pas étroitement connectée à l'équipement ;
Nos projets réalisés
Les services d'intégration d'équipements de fours métallurgiques de Sanrui sont des fours à arc submergé et des fours à arc électrique. Les fours métallurgiques Sanrui sont fabriqués à l'aide d'une technologie de pointe pour garantir un processus de fusion efficace et de haute qualité. Ces fours sont capables de fondre une variété de matériaux, notamment l'acier, le fer et ses alliages, les ferroalliages (tels que le ferrotungstène, le ferromanganèse à haute teneur en carbone, le ferrosilicium à haute teneur en carbone, le ferrochrome à haute teneur en carbone, les alliages de ferronickel) et le silicium industriel, le carbure de calcium, le corindon et le phosphore jaune. , etc. avec un contrôle précis de la température et une consommation d'énergie minimale. En utilisant les équipements de fours métallurgiques Sanrui, les entreprises métallurgiques peuvent augmenter leur productivité et réduire leurs coûts de production, augmentant ainsi leur rentabilité.
Demander une solution personnalisée
Sanrui possède une solide expérience dans la conception, la fabrication, l'installation et la mise en service d'équipements de traitement de fours de fabrication d'acier. Envoyez-nous votre demande de détails de projet et notre équipe d’ingénieurs concevra une solution de système d’équipement de four métallurgique de A à Z en fonction de vos besoins.
