Dispositif de levage et de rotation du couvercle du four

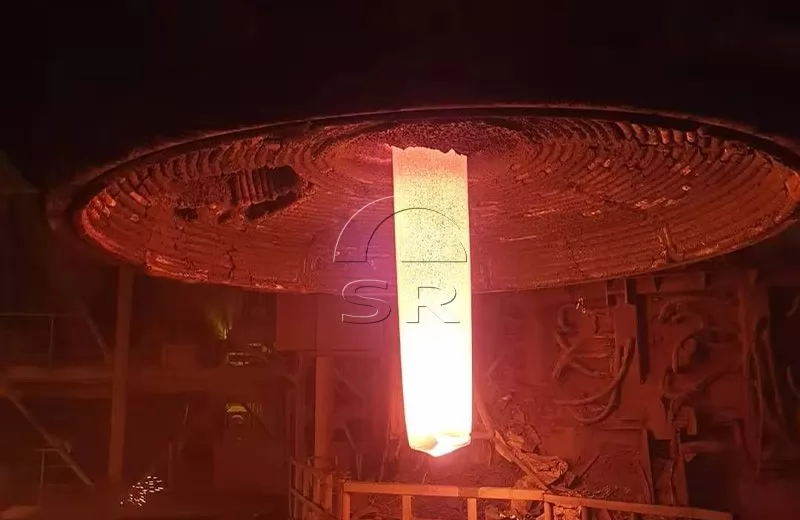

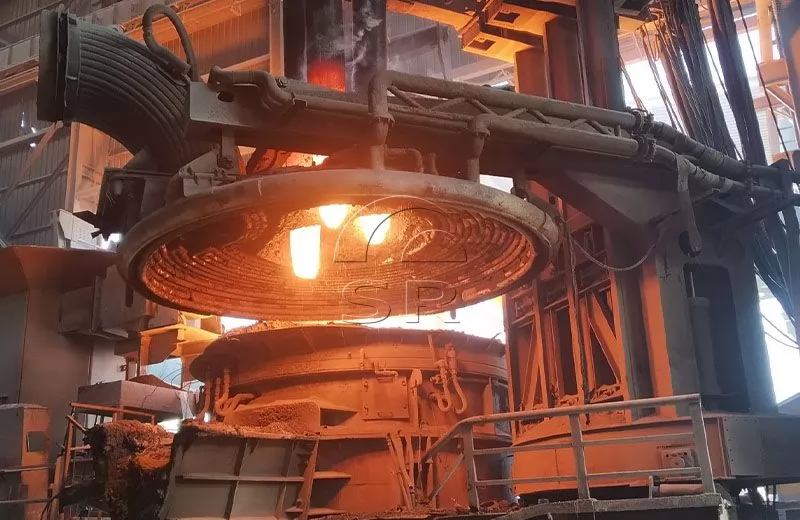

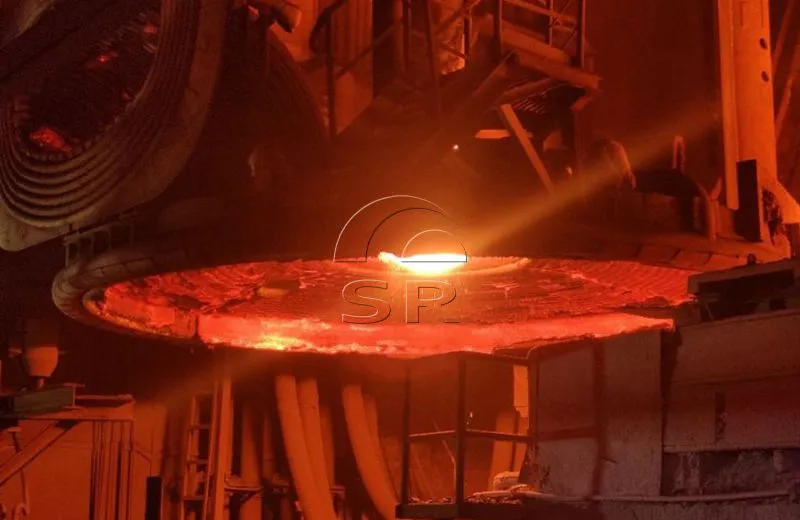

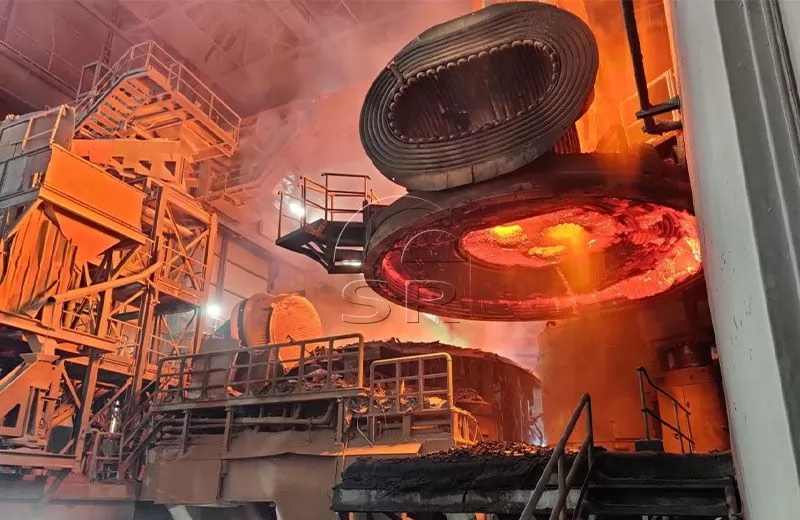

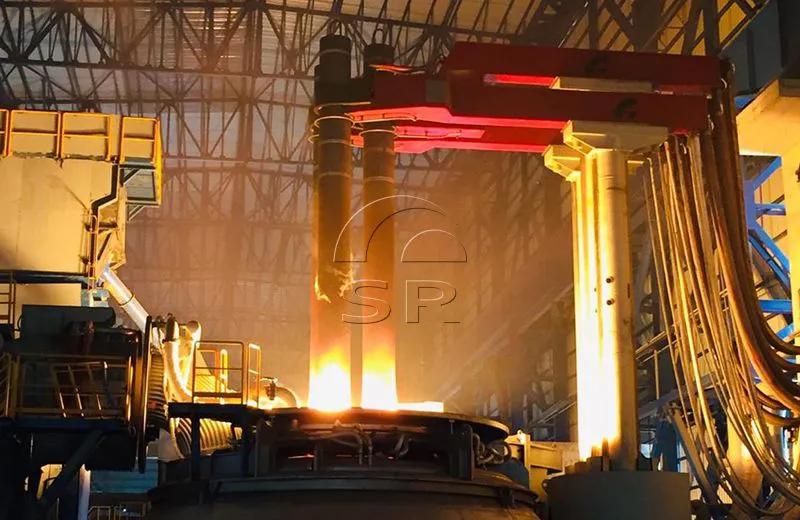

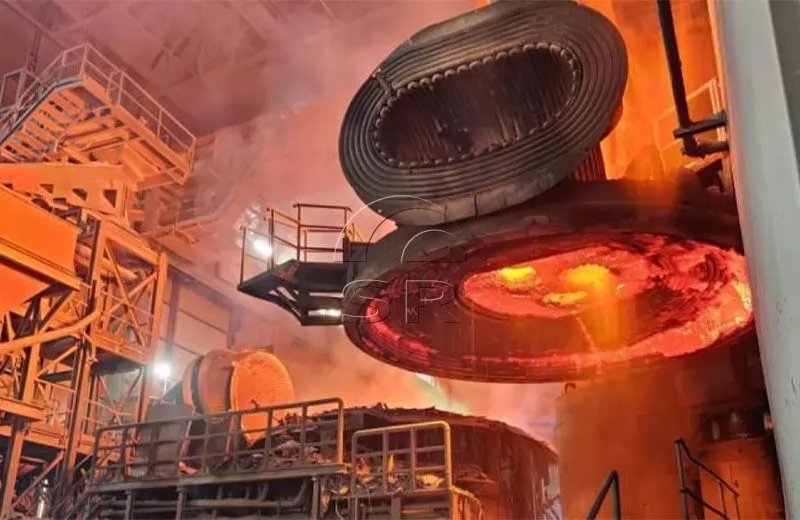

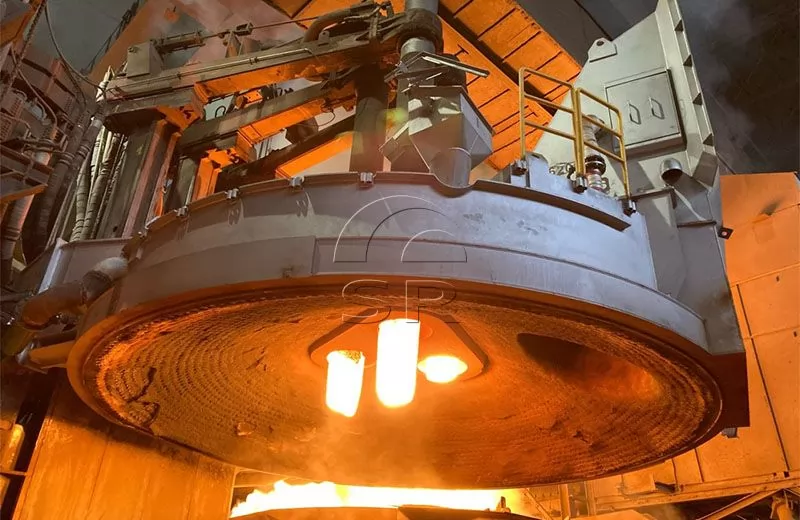

Le dispositif de levage et de rotation du couvercle du four se compose d'un mécanisme de levage du couvercle du four, d'un mécanisme rotatif et d'un cadre rotatif.

Partager:
Introduction

Introduction

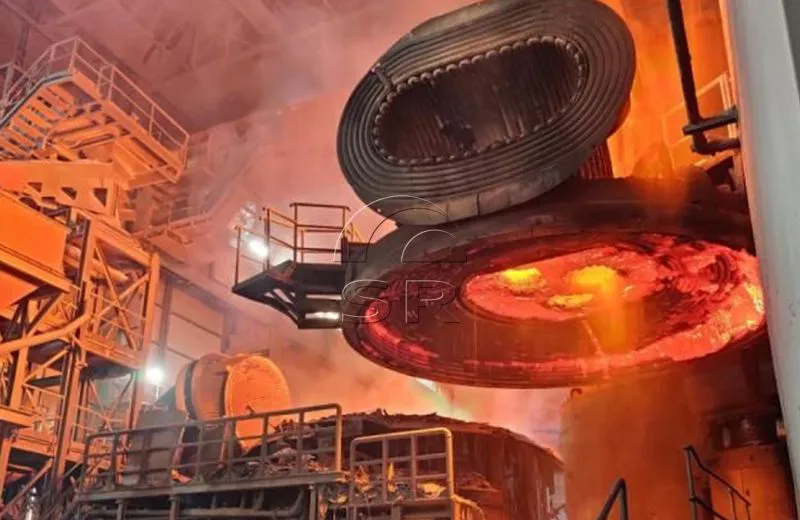

Le dispositif de levage et de rotation du couvercle du four se compose d'un mécanisme de levage du couvercle du four, d'un mécanisme rotatif et d'un cadre rotatif.


Le mécanisme de levage et le mécanisme rotatif du couvercle du four sont installés sur le cadre rotatif. Un dispositif de verrouillage est fourni, qui est entraîné par un vérin hydraulique et peut verrouiller le cadre rotatif du couvercle du four. La rotation du couvercle du four est verrouillée avec le levage du couvercle du four.

Description

Lorsque le cadre rotatif pivote vers l'arrière et que le couvercle du four est remis sur le corps du four, le dispositif de verrouillage rotatif verrouille le cadre rotatif et le cadre inclinable. Lorsque le couvercle du four est soulevé, le dispositif de verrouillage rotatif entraîne la goupille de verrouillage à être retirée du trou de positionnement et le verrouillage est libéré.


Pendant les opérations normales de fusion, de taraudage, de ratissage des scories et autres, le cadre rotatif du couvercle du four et le mécanisme d'inclinaison, le corps du four, le couvercle du four et le mécanisme de levage des électrodes sont complètement verrouillés sur la plate-forme inclinable.


Le mécanisme de levage est composé d'un vérin de levage, d'une tige de traction, d'une chaîne, etc. Le vérin de levage adopte un vérin hydraulique standard.


Le mécanisme rotatif se compose d'un support d'orientation et d'un cylindre d'entraînement rotatif. Le mécanisme de rotation supporte la charge statique et la charge dynamique générées par le mouvement de levage et de rotation du couvercle du four. Entraînés par le cylindre hydraulique rotatif, le couvercle du four et le mécanisme de levage et de rotation peuvent être dévissés ou tournés en douceur. L'angle de dévissage devra ouvrir complètement le four pour faciliter le chargement du panier.


Le châssis rotatif est composé d'une poutre de levage, d'un châssis, d'une plate-forme de maintenance supérieure, d'un support de cylindre de levage d'électrodes, etc. La poutre de levage et le châssis sont assemblés et soudés dans une structure en caisson par des plaques d'acier, et ils sont assemblés et soudés en un tout sur site , qui est le cadre fixe du dispositif de levage d'électrodes.


La roue de guidage de la colonne de levage d'électrodes est également installée sur le châssis rotatif, qui présente une résistance thermique et une rigidité suffisantes.


Le cadre rotatif se déplace d'avant en arrière sous l'entraînement du cylindre d'huile rotatif, de manière à entraîner l'ouverture et la fermeture du couvercle du four. Opération de charge complète du four électrique.

Le plan inférieur du support est relié au support du vérin d'huile de levage. Le cylindre d'huile de levage et la partie inférieure de la colonne de levage sont installés sur le support pour supporter la gravité et la force du mouvement de levage de l'électrode.


Afin de maintenir l'électrode, une plate-forme de maintenance est placée au-dessus du palonnier et des garde-corps sont placés autour de la plate-forme pour assurer la sécurité du personnel de maintenance.
