Réseau court

Brève introduction



Le réseau court (systèmes de bus), également appelé ligne à courant élevé, fait référence au terme général du fluide porteur allant de la borne de sortie secondaire du transformateur à l'électrode (y compris l'électrode).


Le fort courant circulant à travers le conducteur du réseau court formera certainement un champ magnétique puissant autour du conducteur du réseau court (jeu de barres en cuivre) et générera une perte de puissance importante dans le conducteur du réseau court et les composants en acier autour du conducteur. , provoquant une génération de chaleur.

Partager:
Brève introduction

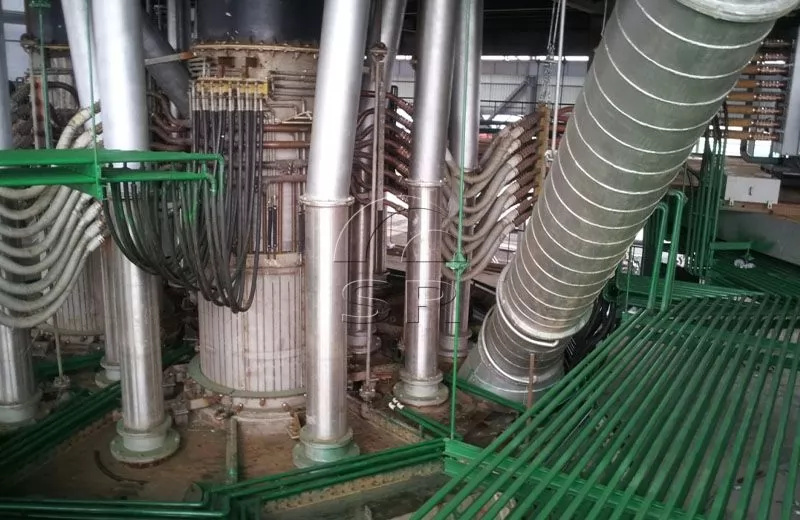

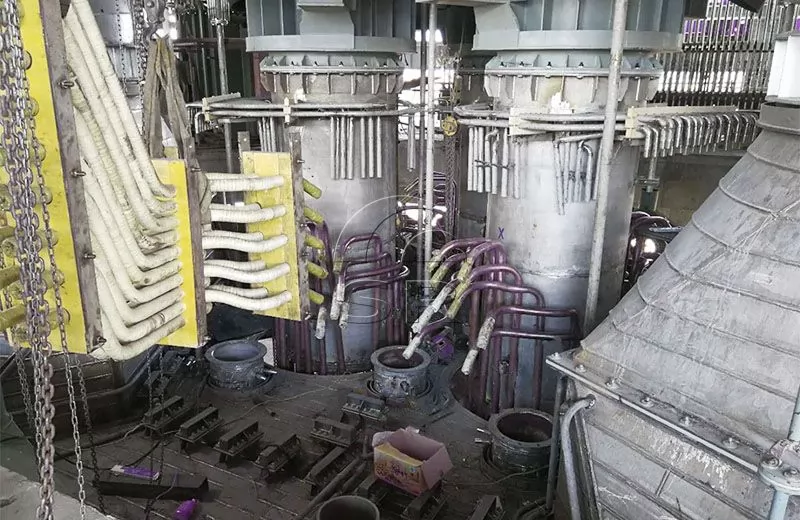

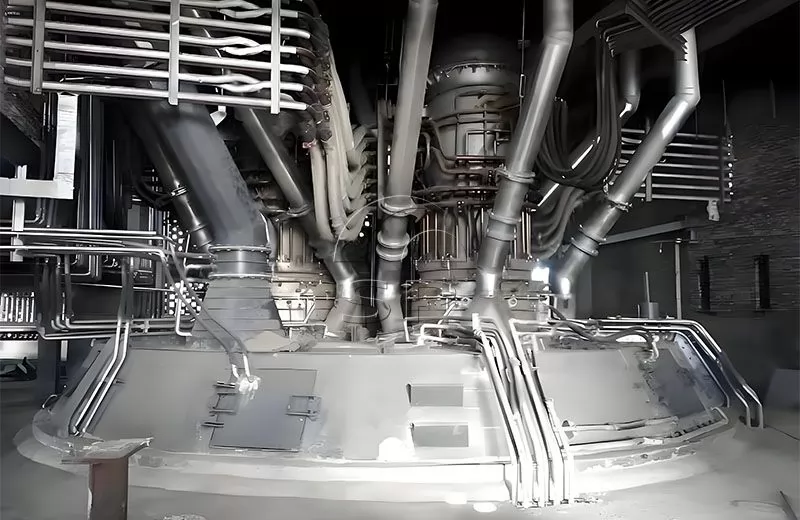

Brève introduction au réseau court de four à arc électrique à arc submergé

Le four électrique est un équipement de traitement important dans l’industrie sidérurgique. Lors de la fusion, il est nécessaire de transmettre au four des dizaines de milliers d'ampères, voire des centaines de milliers d'ampères, de courant fort. Un courant aussi important est transmis par le réseau court.


Le réseau court (système de bus), également appelé ligne à courant élevé, fait référence au terme général du fluide porteur allant de la borne de sortie secondaire du transformateur à l'électrode (y compris l'électrode).

Composition du réseau court

Les composants du réseau court sont divisés en parties suivantes :

Compensateur: connecter l'extrémité basse tension du transformateur du four à la partie fixe du réseau court

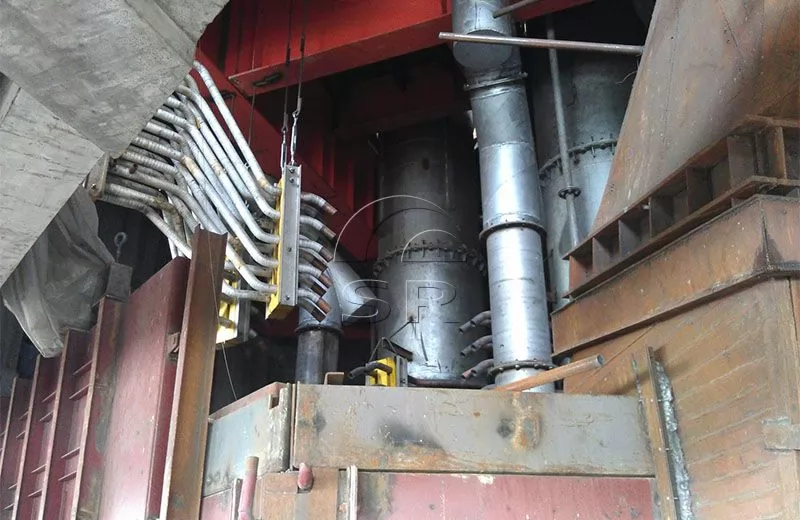

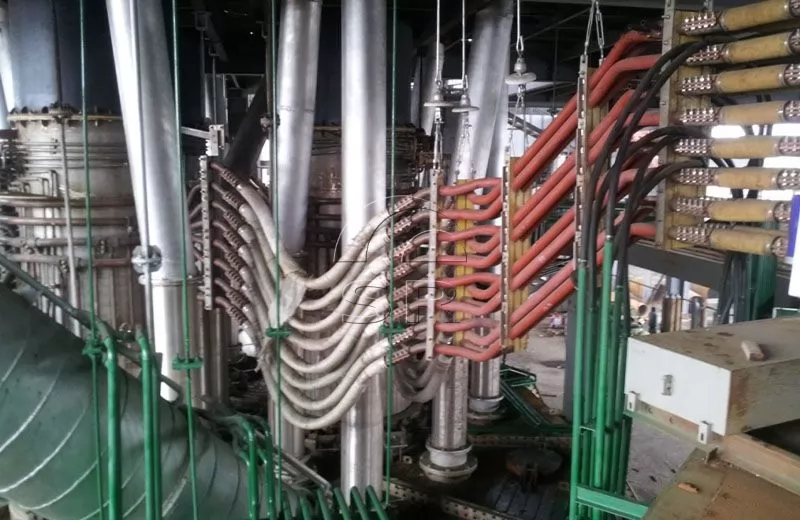

Barre omnibus : la partie fixe la plus longue du réseau court, qui peut être une barre de cuivre rectangulaire ou un tube de cuivre refroidi à l'eau.

Base de connexion fixe : utilisé pour connecter un câble flexible refroidi à l'eau du jeu de barres au réseau court et transmettre le courant

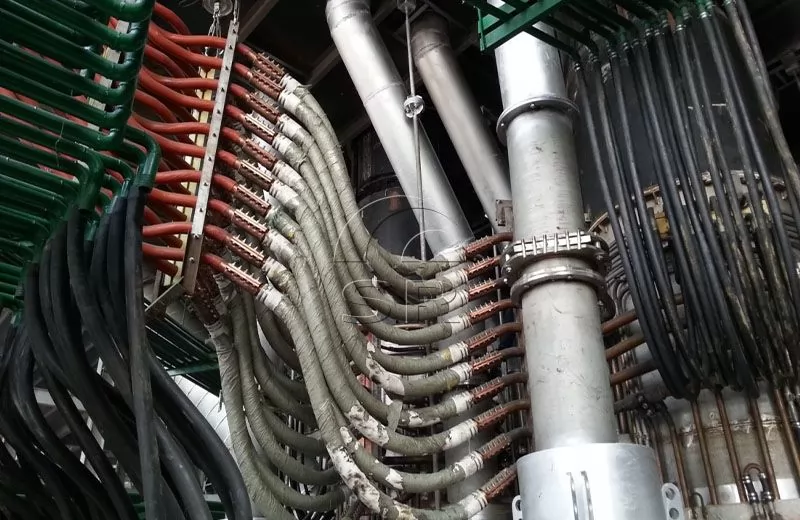

Câble flexible refroidi à l'eau : il permet de transférer le courant de la base de connexion fixe vers la base de connexion mobile se déplaçant avec le porte-électrode.

Base de connexion mobile : utilisé pour connecter un câble flexible refroidi à l’eau et un porte-électrode.

Structure conductrice et plomb du porte-électrode.

Pince porte-électrode : Utilisé pour transférer le courant du conducteur du porte-électrode à l'électrode et empêcher l'électrode de tomber.

Électrode.

Caractéristiques du réseau court

Le réseau court de fournaise électrique présente les caractéristiques suivantes :

Grand courant

Le fort courant circulant à travers le conducteur du réseau court (tubes omnibus en cuivre) formera certainement un champ magnétique puissant autour du conducteur du réseau court et générera une perte de puissance importante dans le conducteur du réseau court et les composants en acier autour du conducteur du réseau court. conducteur, provoquant une génération de chaleur.

Courte longueur

La longueur de l'ensemble du réseau court (jeu de barres en cuivre) ne doit pas dépasser 20 m pour les grands fours. En raison de la perte importante du réseau court, sa longueur, en particulier la longueur du câble flexible refroidi à l'eau, doit être raccourcie autant que possible lors de la conception, afin de minimiser la perte du réseau court.

Structure complexe

Différents conducteurs dans un réseau court (tube de bus refroidi par eau) ont des structures, des formes, un nombre de conducteurs parallèles et des modes de disposition différents. Par conséquent, lors de la conception du système de bus, l'influence de l'effet de peau et de l'effet de proximité doit être prise en compte, et la section du conducteur doit être sélectionnée en fonction de la densité de courant spécifiée. Pendant ce temps, une attention particulière doit être portée à la configuration raisonnable et à la transposition optimale des conducteurs, afin de minimiser l'inductance effective, d'équilibrer le courant de chaque conducteur et de rendre les paramètres de phase aussi proches que possible.

Mauvais environnement de travail

Le conducteur de bus à courant élevé refroidi par eau fonctionne dans un environnement difficile avec des températures élevées et beaucoup de poussière conductrice.

Avantages techniques

La pratique a prouvé que les paramètres électriques du réseau court jouent un rôle déterminant dans le fonctionnement normal du four.

La cadence de production du four, la durée de vie du revêtement du four, la perte de puissance et le facteur de puissance dépendent dans une large mesure du choix des paramètres électriques du réseau court.

Une conception raisonnable de bus à courant élevé refroidi par eau doit garantir une combustion stable de l'arc dans le four, avec une perte électrique minimale, un facteur de puissance élevé et un équilibre de puissance triphasé. La résistance et la réactance des jeux de barres en cuivre doivent être des valeurs minimales raisonnables. L'impédance triphasée doit être équilibrée. L'utilisation matérielle d'une structure de réseau courte doit être minimisée, en particulier la consommation de métaux non ferreux doit être minimisée, la maintenance doit être simple et le fonctionnement doit être fiable.
