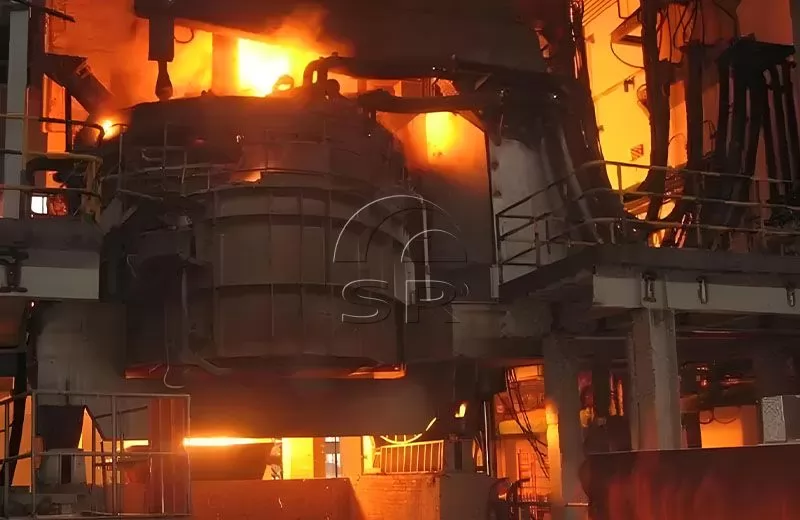

• Four à arc électrique de 30 tonnes

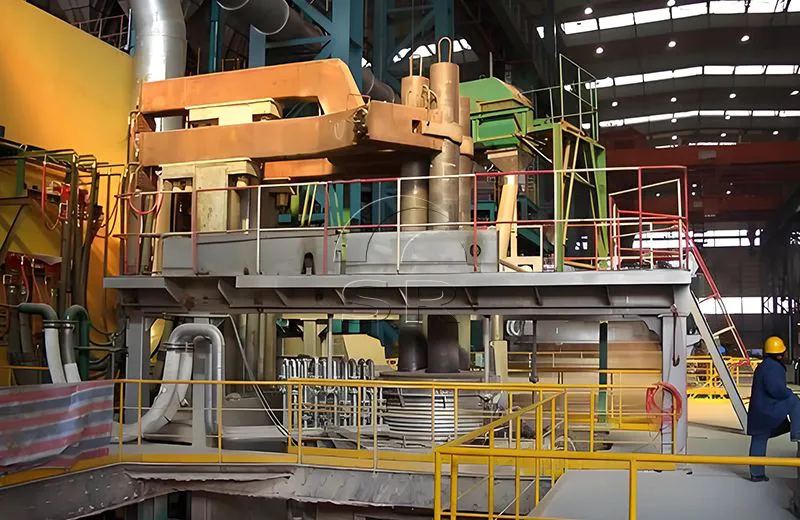

  • Four à arc électrique industriel de 30 tonnes

  • four à arc électrique d'aciérie

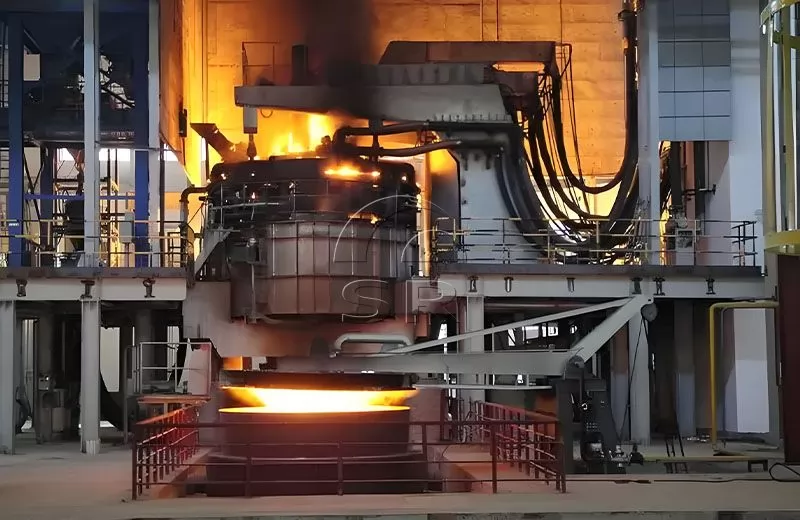

  • four à arc électrique eaf

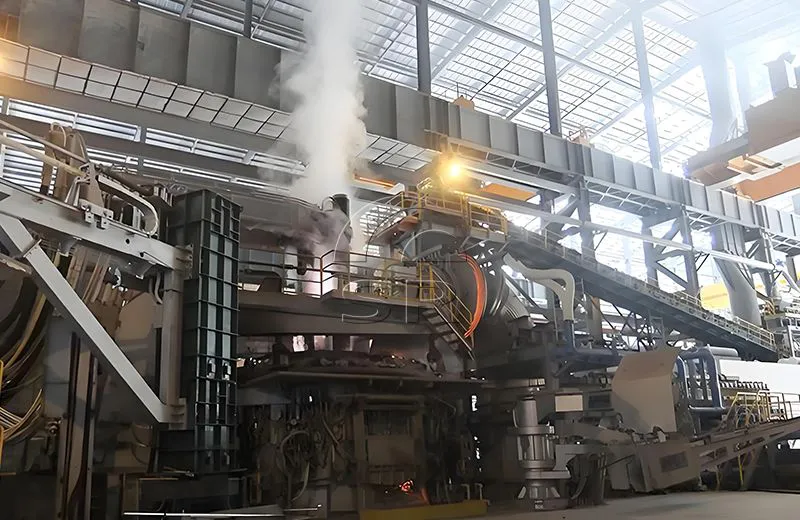

  • Four à arc électrique série HX

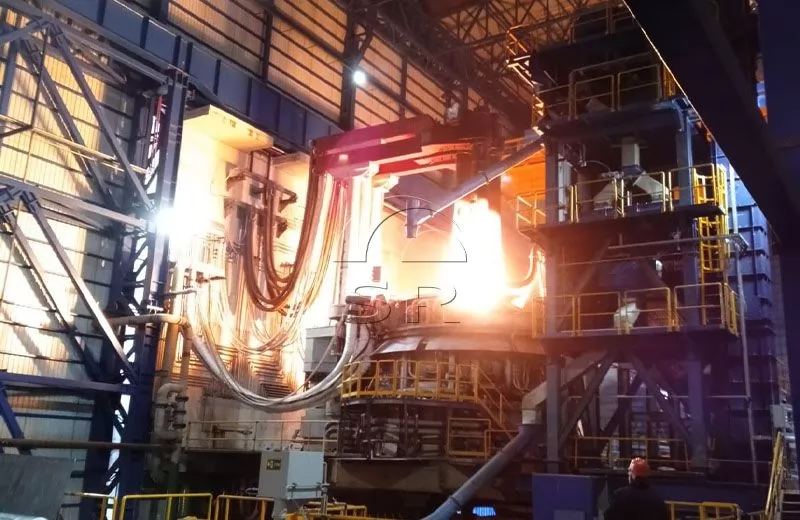

  • dessin de four à arc électrique

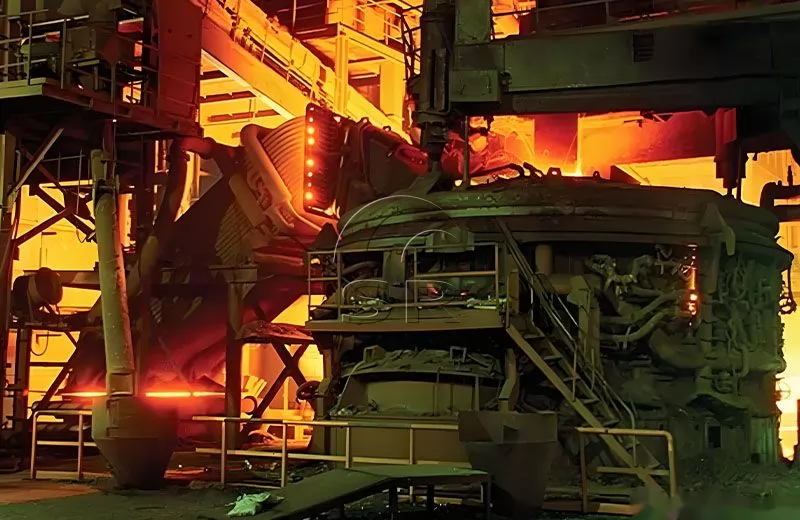

  • Four à arc électrique

Four à arc électrique de 30 tonnes

Four à arc électrique de 30 tonnes Introduction


Le four à arc électrique de 30 tonnes est utilisé pour la fusion par processus court de fabrication de l'acier, en utilisant 100 % de ferraille d'acier ou de ferraille d'acier + fonte fondue (fonte brute) ou de ferraille d'acier + fer spongieux (DRI) comme matières premières pour la fabrication de l'acier.

Le four à arc électrique industriel de 30 tonnes dispose d'un contrôle simple de la température du four et d'un faible encombrement d'équipement. Il convient à la fusion d'acier allié de haute qualité, etc.

La production annuelle d'un seul four à arc électrique d'aciérie équipé d'énergie auxiliaire est supérieure à 210 000 tonnes.

Partager:

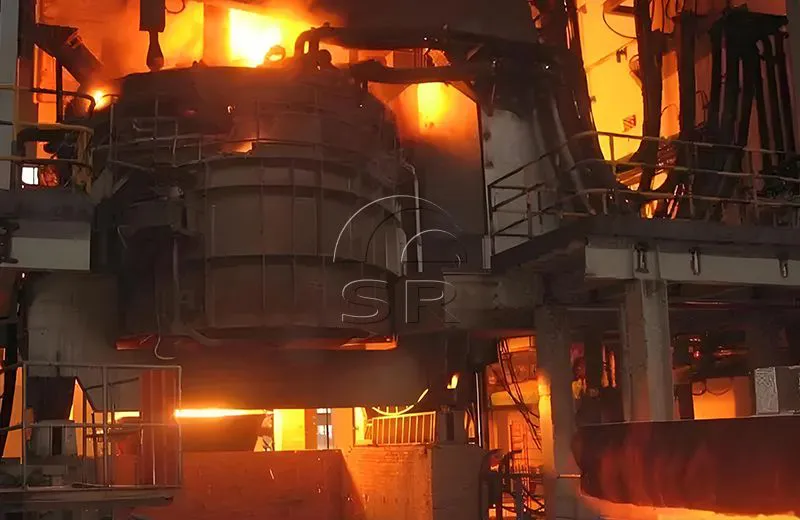

Introduction du four à arc électrique de 30 tonnes

Introduction du four à arc électrique de 30 tonnes

Le four à arc électrique de 30 tonnes est utilisé pour la fusion par processus court de fabrication de l'acier, en utilisant 100 % de ferraille d'acier ou de ferraille d'acier + fonte fondue (fonte brute) ou de ferraille d'acier + fer spongieux (DRI) comme matières premières pour la fabrication de l'acier.


La ferraille est fondue à des températures élevées générées par l'arc électrique de l'électrode du four à arc électrique. Un arc se forme entre le matériau chargé et l'électrode. Lorsque la décharge gazeuse forme un arc, l'énergie est très concentrée et la température dans la zone de l'arc est supérieure à 3 000 ℃. La chaleur générée par l'arc fait fondre les déchets et le four à arc électrique peut éliminer efficacement les impuretés telles que le soufre et le phosphore.


Le four à arc électrique industriel se compose de trois parties (corps inférieur du four, corps supérieur du four et toit du four), qui peuvent être inclinées hydrauliquement. Le récipient inférieur, le récipient supérieur et l'intérieur du dessus sont recouverts de matériaux réfractaires. L'extérieur et le dessus du conteneur sont généralement composés de structures en acier refroidies à l'eau.


Le four à arc électrique EAF de 30 tonnes est doté d'un contrôle simple de la température du four et d'un faible encombrement d'équipement. Il convient à la fusion d'acier allié de haute qualité, etc.


La production annuelle d'un seul four à arc électrique d'aciérie équipé d'énergie auxiliaire est supérieure à 210 000 tonnes.

Application principale du four à arc électrique de 30 tonnes

Utilisé pour faire fondre l'acier au carbone

acier allié de haute qualité

fournir de l'acier en fusion à l'équipement de raffinage

Caractéristiques de l'équipement de four à arc électrique de 30 tonnes

Le four à arc électrique de la série HX de 30 tonnes est un type à chargement par le haut avec le couvercle du four dévissé. Le couvercle du four est dévissé, le matériau est chargé sur le dessus et l'acier est taraudé par l'EBT inférieur excentrique. Le couvercle du four est amélioré et tourné, et le levage des électrodes est entraîné hydrauliquement, avec des câbles refroidis à l'eau de grande section, des bras de conduction de puissance (structure en plaque composite acier-cuivre) et un type de structure de couvercle de four refroidi à l'eau en bobine.


Le four à arc électrique EAF adopte une technologie complète d'utilisation de l'énergie, équipé d'un pistolet à oxygène au carbone de porte de four et d'un pistolet à oxygène de grappe de paroi de four, la combustion secondaire du CO s'échappant du bassin de fusion utilise efficacement l'énergie chimique présente dans les gaz de combustion pour réduire la puissance. consommation et produire des scories de mousse.


En adoptant la technologie à haute impédance, la tension secondaire est augmentée, une longue fusion d'arc est obtenue et l'arc est relativement stable.


Réduit l'impact sur le réseau électrique, le courant du système de court-circuit est plus petit, réduit la consommation d'énergie et la consommation d'électrodes et augmente l'apport effectif d'électricité.

Composition de l'équipement du four à arc électrique

L'équipement du four à arc électrique de 30 tonnes comprend un corps de four, une plate-forme inclinable, un véhicule de transport d'acier fondu, un couvercle de four refroidi à l'eau et un dispositif de collecte de fumée, un mécanisme de levage rotatif du couvercle du four, un bras transversal conducteur composite cuivre-acier et un dispositif de levage d'électrode, un court-circuit secondaire. réseau, système hydraulique, système de refroidissement par eau, système de soufflage d'argon, transformateur de four de poche, système haute tension, commande électrique basse tension et système de contrôle automatique PLC.

Avantages techniques de Sanrui EAF

Faible consommation d'énergie et réduction des coûts

Le système à courant élevé du four à arc électrique EAF utilise du cuivre pur comme milieu conducteur et la résistance totale de la boucle est faible. En tenant pleinement compte de l'effet de peau lorsque le courant traverse les conducteurs, le bras transversal adopte une structure en plaque composite cuivre-acier en forme de boîte, qui peut réduire efficacement la résistance et la génération de chaleur. La disposition raisonnable du système à courant élevé réduit diverses impédances de courant.

Le fonctionnement de l’équipement EAF est plus stable et la fusion est plus sûre

L'ensemble de l'entraînement hydraulique est équipé d'un accumulateur qui stabilise la pression du système hydraulique et rend l'équipement plus stable. Dans le même temps, en cas d'urgence telle que des pannes de courant, l'équipement peut continuer à effectuer des opérations inachevées, ce qui améliore la sécurité de la fonderie.

Consommation d'électrodes réduite

Le système anti-casse d'électrode peut réduire efficacement le risque de rupture d'électrode pendant le processus de fusion. En particulier, éviter la rupture des électrodes pendant le processus de fusion des ferrailles équivaut à économiser un four entier d'acier en fusion et à réduire les pertes économiques.

L'équipement est simple à utiliser et facile à utiliser

Le contrôle d'automatisation électrique adopte une interface homme-machine, qui simule la forme du corps réel du four et est facile à utiliser. Le traitement par lots, le chargement, la fusion et le taraudage peuvent tous être effectués sur l'ordinateur.

Efficacité de démarrage d'arc élevée

Utilisant un nouveau type de système de réglage des électrodes, le contrôle de levage des électrodes du four à arc électrique de l'aciérie brise la technologie précédente de contrôle de retour de signal unique et adopte une technologie de collecte de signaux multiples et de comparaison de signaux PLC pour augmenter la vitesse de démarrage de l'arc d'électrode et éviter les effets à long terme. sur le four à arc électrique pendant le processus de démarrage de l'arc. Système de réseau électrique de niveau supérieur.

Diversification des systèmes de dépoussiérage

Les systèmes de dépoussiérage dont nous sommes équipés sont diversifiés et peuvent être équipés de différentes formes d'équipements de dépoussiérage selon les exigences de protection de l'environnement des différents pays.

Paramètres du four à arc électrique de 30 tonnes

Paramètres principaux de l'équipement EAF-30 tonnes

Capacité nominale30 tonnes
Production d'acier maximale40t (acier retenu 5t)
Diamètre intérieur de la coque du fourφ4300mm
Angle de taraudage acier/laitier (maximum)20°/12°
Diamètre de l'électrode en graphiteφ400mm
Cercle de distribution d'électrodes en graphiteφ1100mm
Course maximale de l'électrode3100 mm
Vitesse de montée/descente des électrodes6/4,5 m/min
Hauteur de levage du couvercle du four400mm
Angle de rotation du couvercle du four~66°
Système hydraulique : pression de service12Mpa
Milieu de travailEau-éthylène glycol
Système d'air comprimé : pression de service>0,4Mpa
Consommation5m3/heure
Transformateur : capacité nominale16 MVA
Tension primaire35KV
Tension secondaire430~342,5~220V 13 niveaux
Courant secondaire26917A
Méthode de régulation de tensionRégulation de la tension électrique en charge
Méthode de sortie du terminal secondaireSortie latérale intérieure scellée △
Méthode de refroidissementRefroidisseur huile-eau
Réseau court : valeur d'impédance≤0,65+j2,7mΩ
Coefficient de déséquilibre triphasé≤5%
Système d'eau de refroidissement : Pression d'entrée0,5Mpa (boucle fermée) 0,35Mpa (boucle ouverte)
Température d'entrée≤35℃
Température de sortie≤55℃
Consommation~480m3/heure


Données techniques du transformateur de four à arc électrique de 30 tonnes :


SNArticleParamètre
1Capacité nominale 16 000 kVA
2Tension primaire 35kV/350V~295V~146V
3Méthode de régulation de tension Moteur de tension à 12 étages régulant avec charge
4Courant nominal primaire 264A
5Courant nominal secondaire  26 kA
6Méthode de connexion de ligne  Y.dll
7Méthode d'entrée et de sortie de ligne  haut vers l'intérieur et côté extérieur
8Méthode de refroidissement  refroidisseur d'eau à circulation d'huile forcée



Portée de la fourniture de 30 fours à arc électrique

En tant que l'un des célèbres fabricants de fours à arc électrique en Chine, Sanrui fournit un service de fabrication OEM personnalisé selon les dessins des fours à arc électrique fournis par les clients comme suit :

Corps du four : coque du four, mécanisme de la porte du four, mécanisme du bec verseur

Toit du four : toit du four tubulaire refroidi à l'eau, toit central réfractaire (il s'agit d'un dessin réalisé par le vendeur, réalisé par l'acheteur)

Mécanisme de levage et de rotation du toit du four : mécanisme de levage du couvercle du four (cylindre, chaîne, engrenage, etc.), (cadre Γ), mécanisme de rotation, mécanisme de verrouillage rotatif

Mécanisme d'inclinaison : cadre en forme d'arc, base, vérin hydraulique d'inclinaison

Bras transversal d'électrode et mécanisme de levage : bras de support d'électrode, dispositif de serrage d'électrode, mécanisme de levage

Réseau court : support inox, compensateur, câble refroidi à l'eau, support inox, tube cuivre conducteur refroidi à l'eau

Système d'eau de refroidissement : distributeur d'entrée d'eau, réservoir d'eau de retour, manomètre, thermomètre, vanne

Système hydraulique : moteur, pompe, filtre, réservoir, vanne de régulation, accumulateur

Système d'alimentation haute tension : interrupteur d'isolement, transformateur de tension, disjoncteur à vide, transformateur de courant, parafoudre, etc.

Transformateur de four électrique

Système électrique basse tension

Armoire d'alimentation basse tension, armoire PLC, console de commande principale, console de commande avant du four, boîtier de commande hydraulique, capteur de commande, interrupteur de fin de course, etc.

Système de contrôle d'automatisation : automate Siemens

Processus de fabrication de l'acier au four à arc électrique

01

Le processus de base de la fabrication de l'acier au four à arc électrique dans les aciéries comprend l'élimination des scories, le chargement du métal, l'alimentation électrique, la fusion, l'oxydation, l'affinage par réduction et le taraudage. Selon les caractéristiques du type d'acier fondu, il existe différentes méthodes opératoires. Le processus de fusion comprend principalement trois phases : la fusion, l’oxydation et la réduction.

02

Avec le développement continu de la technologie, le processus de fabrication de l’acier au four à arc électrique EAF a également subi de grands changements. Pendant la période de fusion, de l'énergie auxiliaire est utilisée pour accélérer la fusion, comme l'injection de pétrole-oxygène, de gaz naturel-oxygène ou de charbon pulvérisé-oxygène. Le temps de fusion de chaque four est raccourci de 15 à 20 minutes, la consommation électrique peut être réduite de 50 à 60 kWh/t ;

03

Pendant la période d'oxydation, des mesures telles qu'une déphosphoration précoce, une utilisation intensive d'oxygène, une pulvérisation de poudre pour créer des scories mousseuses et une augmentation rapide de la température peuvent réduire la quantité de décarburation oxydative de 0,3 % dans les procédés traditionnels à 0,1 % à 0,15 %, raccourcissant ainsi la durée d'oxydation. période de 50%. au-dessus de.

04

Pendant la période de réduction, la désoxydation par diffusion dans le processus traditionnel est principalement remplacée par une désoxydation par précipitation, et la désoxydation par diffusion est complétée. Des scories blanches ou des scories de carbure doivent être produites. Chaque fusion dans un four prend 3 à 4 heures et la consommation électrique peut atteindre 600 à 700 kWh/t. Non seulement l'effet d'affinage attendu peut être obtenu, mais la qualité de l'acier est garantie et le temps de réduction peut être raccourci de plus de 60 %.

05

Tout en améliorant la qualité de l'acier fondu, l'amélioration du processus a également augmenté la productivité d'environ 20 %, réduit la consommation d'énergie de 10 à 15 % et réduit la consommation d'électrodes d'environ 8 %, offrant ainsi des avantages économiques considérables.

Optimisation de la technologie du four à arc électrique Sanrui

Après avoir optimisé la technologie des fours à arc électrique EAF, Sanrui a atteint le meilleur équilibre entre les matières premières, le préchauffage des déchets, les économies d'énergie et la protection de l'environnement, le contrôle du processus de fusion, le contrôle de l'automatisation, le cycle de fusion et la capacité de production. Le four à arc électrique introduit de l'énergie électrique dans le four de fabrication d'acier à arc électrique via des électrodes en graphite et utilise l'arc entre l'extrémité de l'électrode et la charge comme source de chaleur pour la fabrication de l'acier.


Le four à arc électrique industriel de 30 tonnes utilise l'énergie électrique comme source de chaleur et peut ajuster l'atmosphère dans le four, ce qui est extrêmement bénéfique pour la fusion des types d'acier contenant des éléments plus facilement oxydés. Utilisez les gaz de combustion à haute température des fours électriques pour préchauffer les matières premières grâce à la technologie et à l'équipement afin d'obtenir un rendement élevé, des économies d'énergie, une protection de l'environnement et un rendement élevé.


Avec l'amélioration de l'équipement des fours à arc électrique et de la technologie de fusion des aciéries, ainsi que le développement de l'industrie de l'énergie électrique, le coût de l'acier pour four électrique continue de diminuer. De nos jours, les fours électriques ne sont pas seulement utilisés pour produire de l'acier allié, mais également pour produire des boulettes de concentré de minerai de fer et d'acier au carbone ordinaire.

Services fournis par Sanrui

1. Sanrui peut fournir un agencement de fondation de four à arc électrique de 30 tonnes et des dessins de four à arc électrique

2. Sanrui enverra des ingénieurs dans votre usine pour installer et déboguer la machine, fournissant ainsi un service après-vente digne de confiance.

3. Sanrui propose une formation au personnel d'exploitation et de maintenance, et l'équipement de fusion est facile à utiliser et à entretenir.

4. Prix compétitif et excellente qualité

5. Faible investissement, efficacité de production élevée et taux de rendement élevé

6. L'équipement de fusion a des performances stables et une production sûre

7. Le four à arc électrique pour la sidérurgie peut être personnalisé en fonction de différents besoins

8. La capacité de production peut être ajustée selon les exigences du client

9. Respectueux de l'environnement, faible consommation d'énergie

Sanrui possède une riche expérience dans la conception, la fabrication, l'installation, le débogage et la mise en service d'équipements de traitement de l'acier.

Sanrui fournit des services de conseil en ingénierie, de R&D, de conception, de fourniture d'équipements, d'intégration de systèmes et de compilation de logiciels, de construction, d'installation, de débogage, de gestion de projet, de services et de formation techniques, de conseils de production, d'exploitation et de maintenance, de fourniture de pièces de rechange et d'autres services d'ingénierie et techniques complets.

Envoyez-nous les détails de votre projet et notre équipe d’ingénierie concevra une solution de ligne de production de production d’acier avec four à arc électrique en fonction de vos besoins.
