Four d'affinage en poche LF 20T

Introduction du four de raffinage en poche LF 20T


Le four d'affinage de poche LF 20 T a les fonctions de chauffage à l'arc sous pression normale, de soufflage et d'agitation d'argon au fond de la poche, et de réduction de la production de scories dans la poche.

La capacité nominale du transformateur de four LF 20T est de 3 500 kVA et la tension primaire est de 33 kV. Sur cette base, on estime que la vitesse de chauffage peut atteindre 3 ℃/min et que le cycle de raffinage du four LF est de 48 minutes (y compris le temps de préparation du processus).

Partager:

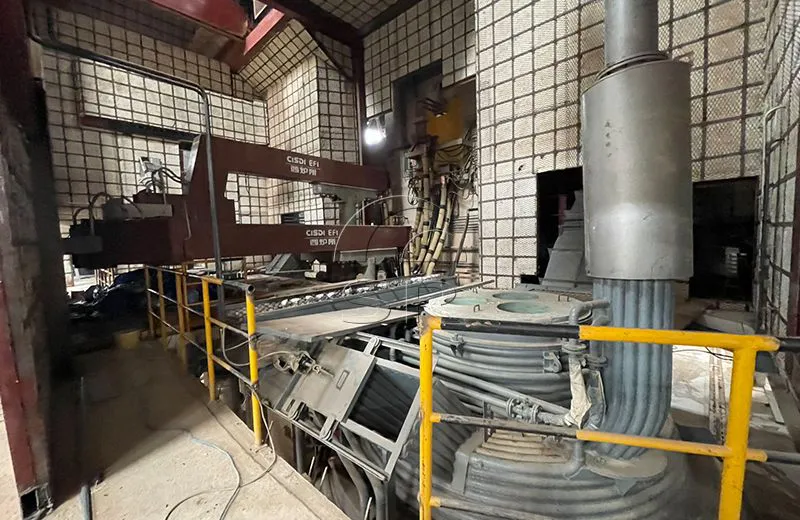

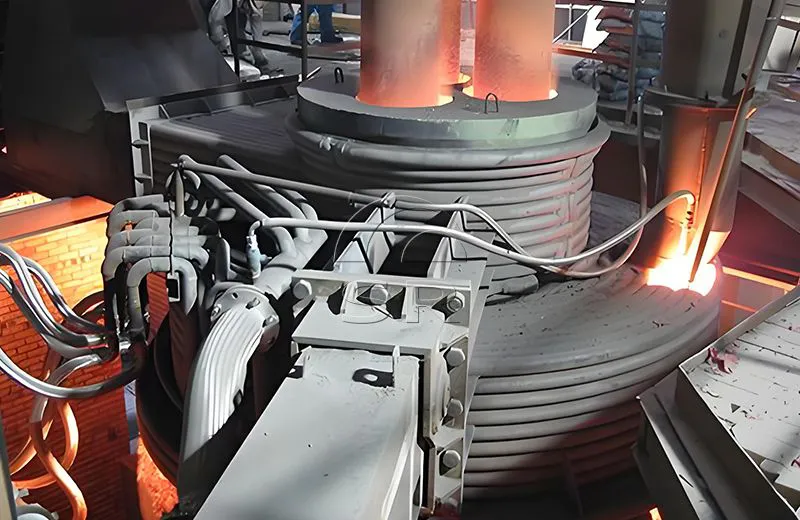

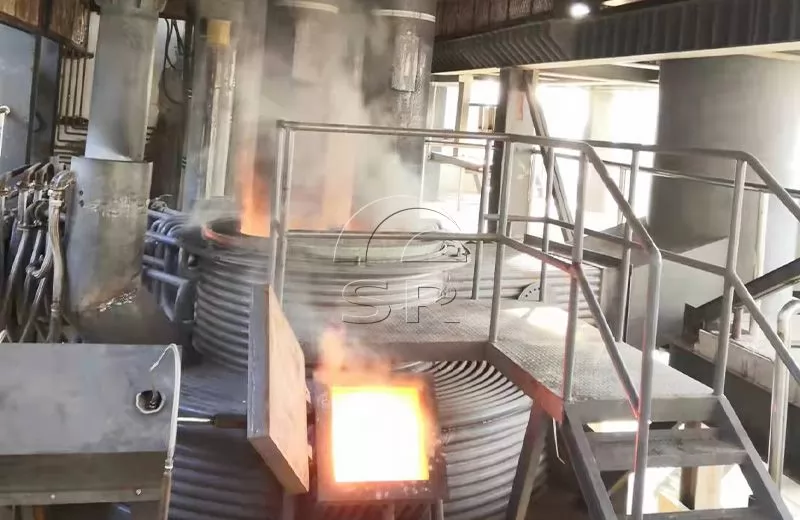

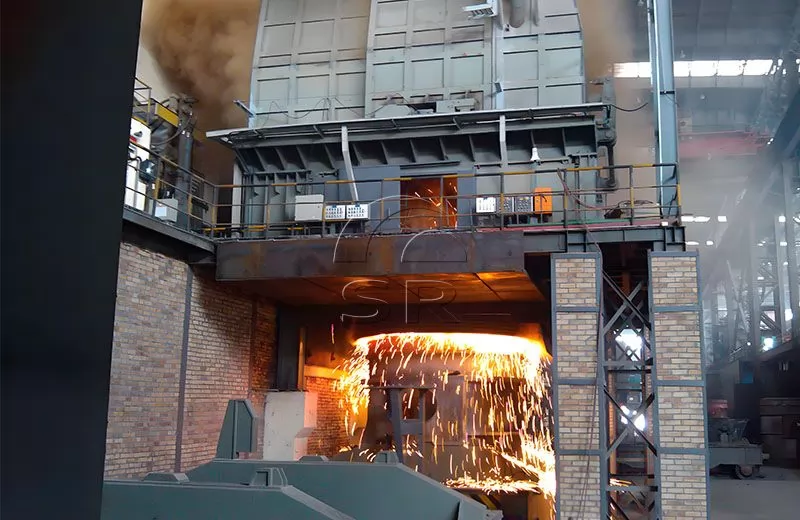

Introduction du four de raffinage en poche LF 20T

Introduction du four de raffinage en poche LF 20T

Le four d'affinage de poche LF 20 T a les fonctions de chauffage à l'arc sous pression normale, de soufflage et d'agitation d'argon au fond de la poche, et de réduction de la production de scories dans la poche.

Dans le processus de raffinage du four LF, la thermodynamique métallurgique et la cinétique métallurgique de la réaction métallurgique peuvent être pleinement utilisées, l'efficacité du raffinage, la pureté de l'acier fondu et la consommation d'énergie peuvent être améliorées.

La capacité nominale du transformateur de four LF 20T est de 3 500 kVA et la tension primaire est de 33 kV. Sur cette base, on estime que la vitesse de chauffage peut atteindre 3 ℃/min et que le cycle de raffinage du four LF est de 48 minutes (y compris le temps de préparation du processus).

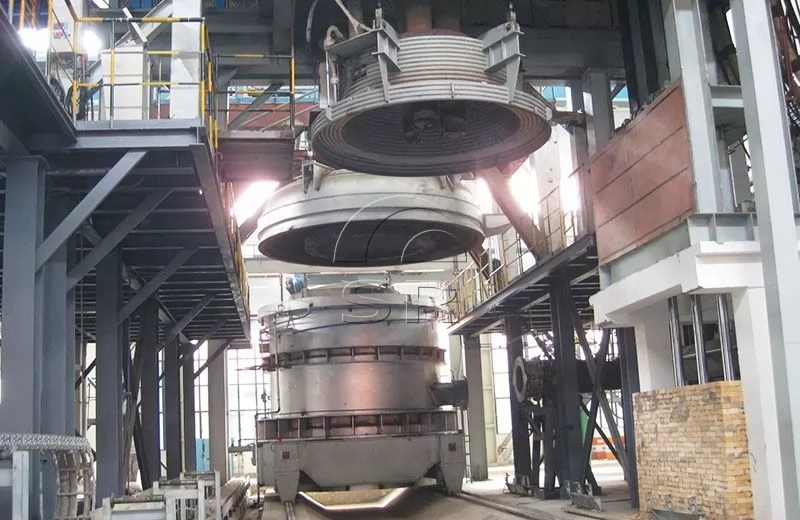

Le corps du four LF est une poche et il existe des exigences particulières concernant la forme de la poche. Le rapport diamètre/profondeur (D/H) est généralement de 0,9 à 1,1 et la conicité est de 4 à 8°.

Le système de levage d'électrodes adopte une structure à trois bras. Le plus grand avantage de cette structure est qu’elle peut réduire le diamètre du cercle central de l’électrode. Améliorer la durée de vie des matériaux réfractaires.

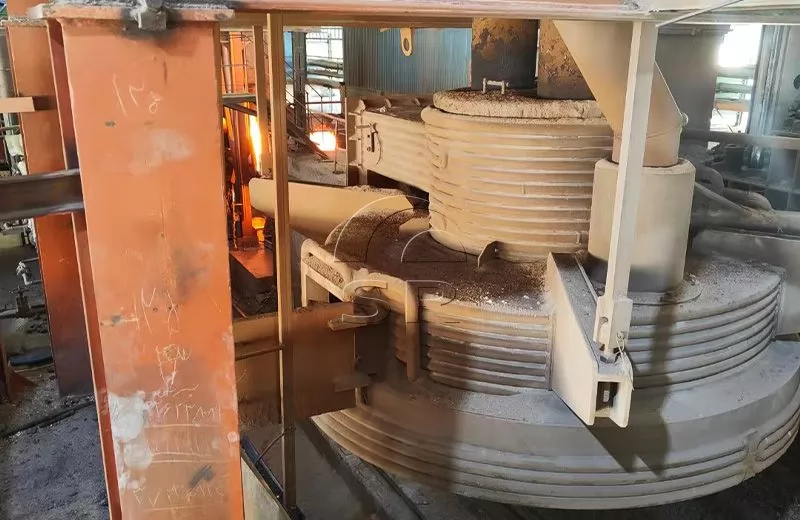

Le couvercle chauffant du four LF adopte un couvercle de four tubulaire refroidi à l'eau, qui favorise le maintien du gaz réducteur dans la poche et favorise le raffinage.

La poche est agitée par soufflage d'argon au fond et le rapport diamètre-profondeur de la poche D/H = 0,9 ~ 1,1.


Application principale du four de raffinage en poche LF 20T

Le four d'affinage en poche de type LF peut être utilisé pour affiner l'acier en fusion dans un four d'affinage primaire (four à arc, four à sole ouverte, convertisseur).

Il s'agit d'un équipement métallurgique important pour la production d'acier au carbone de haute qualité, d'acier de construction allié, d'acier à roulements, d'acier à outils, d'acier de construction doré, d'acier inoxydable et d'autres qualités d'acier et pour répondre aux besoins de coulée et de laminage continus.

La méthode de raffinage au four LF était auparavant principalement utilisée pour le raffinage des aciers spéciaux, la technologie de production avec chauffage à l'arc, agitation de l'argon et raffinage des scories comme noyau.

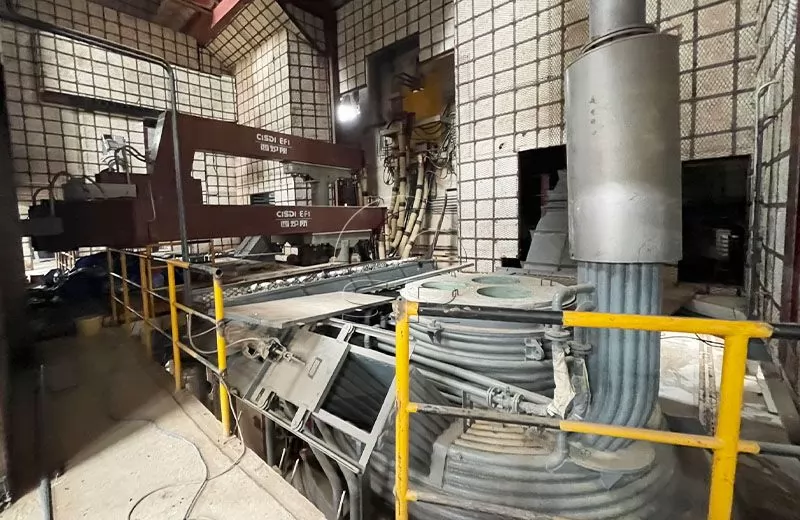

Caractéristiques de l'équipement du four d'affinage en poche LF 20T

1. La structure globale du four d'affinage en poche LF-20t adopte la solution de déplacement du wagon-poche. Il se compose de deux parties : les équipements mécaniques et les équipements électriques.

2. La partie mécanique est composée d'un couvercle de poche, d'un pont de station de chauffage et d'un mécanisme de levage du couvercle du four, d'une trémie de chargement, d'un dispositif de levage d'électrodes, d'un filet court, d'une station hydraulique, d'un système d'argon, d'un système d'eau de refroidissement, d'un système d'air comprimé, etc.

3. Le pont de la station de chauffage n'est pas seulement le cadre de support d'installation du mécanisme de levage du couvercle du four, du dispositif de guidage des électrodes et de la trémie de chargement, mais également la plate-forme de fonctionnement pour l'extension des électrodes. Il est soudé en acier et a une certaine capacité portante.

4. Le dispositif de levage d'électrodes et le filet court sont les composants essentiels du four à poche.

5. Le réseau court adopte une disposition triangulaire optimisée pour que l'alimentation triphasée soit dans le meilleur état de fonctionnement.

6. Le mécanisme de levage de l'électrode est à la fois le support de l'électrode et le support permettant de transmettre un courant important. Il est composé de bras transversaux et de colonnes d'électrodes.

7. L'équipement électrique est composé d'un système d'alimentation haute tension, d'un transformateur, d'un système de contrôle d'alimentation basse tension, d'un système de contrôle automatique de levage d'électrodes, d'un système de contrôle de déplacement de voiture de poche, d'un système de contrôle hydraulique, etc.

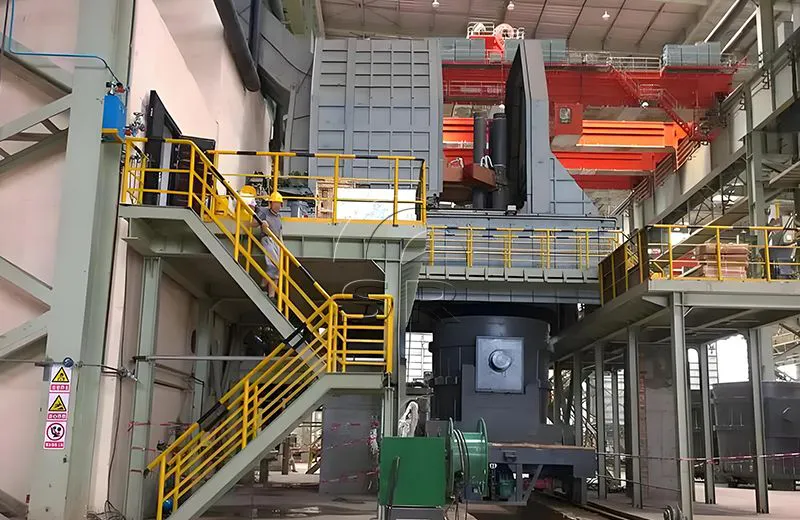

Composition de l'équipement du four de raffinage en poche LF 20T

L'équipement du four d'affinage de poche LF 20 T comprend une poche, un chariot de poche et un câble de remorquage, un dévidoir, un couvercle de poche et un dispositif de levage du couvercle de poche, un pont chauffant, un mécanisme de levage d'électrodes, un bras transversal conducteur et un dispositif de levage d'électrodes, un filet court, un système de refroidissement par eau, système d'air comprimé, système hydraulique, système d'argon, dispositif de mesure et d'échantillonnage de température, transformateur de four de poche de système de charge automatique, armoire haute tension, système de contrôle automatique électrique basse tension et PLC, etc.

La gamme personnalisable de fours d’affinage en poche LF va de 10 tonnes à 300 tonnes.

Avantages techniques du four de raffinage en poche Sanrui LF 20T

Fonctionnement fiable et faible coût

Le système à courant élevé du four à arc électrique utilise du cuivre pur comme milieu conducteur et la résistance de l'ensemble du circuit est faible. En tenant pleinement compte de l'effet de peau lorsque le courant traverse le conducteur, le bras transversal adopte une structure en plaque composite cuivre-acier de type boîte, qui peut réduire efficacement la résistance et la génération de chaleur. La disposition raisonnable du système à courant élevé réduit l'impédance de chaque courant.

La structure du four de raffinage en poche LF est raisonnable, sûre et stable

Le four d'affinage en poche LF peut être utilisé sous la forme d'un cadre de pont, d'un cadre indépendant du couvercle du four ; un seul bras, trois bras. Table rotative de poche, rotation du couvercle du four, etc. L'ensemble de l'entraînement hydraulique est équipé d'un accumulateur, qui joue le rôle de stabilisation de la tension du système hydraulique, rendant l'équipement plus stable. Dans le même temps, en cas d'urgence telle que des pannes de courant, les actions sur le terrain inachevées de l'équipement peuvent continuer à être exécutées, ce qui améliore la sécurité de la fonderie.

Consommation d'électrodes réduite

L'utilisation d'un système anti-casse d'électrode peut réduire efficacement la probabilité de rupture d'électrode pendant le processus de fusion. Surtout dans le processus de fusion de la ferraille d'acier, éviter la rupture des électrodes équivaut à économiser un four entier d'acier en fusion et à réduire les pertes économiques.

Fonctionnement simple et pratique

Le contrôle d'automatisation électrique adopte une interface homme-machine, qui simule la forme réelle du four et est facile à utiliser. Le dosage, le chargement, la fusion et le taraudage de l'acier peuvent tous être effectués sur l'ordinateur.

Acier raffiné de nombreux types et de haute qualité

Il s'agit d'un équipement de traitement intermédiaire permettant d'affiner l'acier en fusion dans le four d'affinage primaire afin d'améliorer encore la qualité de l'acier en fusion. Il peut affiner l'acier à roulements, l'acier de construction allié, l'acier à outils, l'acier de construction au carbone de haute qualité, etc.

Système de dépoussiérage diversifié

Nous sommes équipés d'une variété de systèmes de dépoussiérage, qui peuvent être équipés de différentes formes d'équipement de dépoussiérage selon les exigences de protection de l'environnement des différents pays.

Principaux paramètres techniques du four de raffinage en poche LF de 20 tonnes

S/N Article Unitééééééééééééééééééééééééééééééééééééééééééééééééééééééééééééééé Contenu Remarque
1 Capacité nominale t 20
2 Volume de traitement de l'acier t 18~25 Qmax= 25 tonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnesonnes
3 Dégagement au-dessus de l'acier fondu à capacité maximale mm 400
4 Consommation d'électrode kg/kWh 0,012
5 Épaisseur de la couche de laitier mm 130~180
6 Âge du four 炉/役 ≧50
7 Diamètre de l'électrode mm Φ250 HP
8 Diamètre du cercle de distribution des électrodes mm Φ480
9 Capacité du transformateur kVA 3600
10 Taux de chauffage moyen ℃/min ≧≥3,5
11 Cycle de traitement moyen min/炉 ≦40
12 Capacité de traitement annuelle 104c/a ≧18 Selon le volume moyen de traitement
13 Jours de travail effectifs annuels d/a 350

Portée de l'approvisionnement en fours de raffinage en poche LF de 20 tonnes

Sanrui Electric Furnace est l'un des fabricants et fournisseurs de fours de raffinage en poche. Sanrui peut fournir des fours de raffinage LF personnalisés allant de 8 tonnes à 300 tonnes de fours-poches et leurs accessoires. Certains produits peuvent être personnalisés par notre usine de fours d’affinage en poche selon les dessins.

Équipement mécanique : poche d'acier, chariot de poche d'acier (carrosserie, réducteur, frein, moteur, roue, etc.) et dispositif de câble de remorquage, mécanisme de levage d'électrodes (bras transversal conducteur, dispositif de serrage et de relâchement d'électrodes, mécanisme de levage d'électrodes, vérin hydraulique, etc.), couvercle de four refroidi à l'eau, pont chauffant (pont, cadre, plate-forme, garde-corps, trémie de chargement, vérin hydraulique, chaîne à plaques, pignon, etc.), mécanisme de levage du couvercle de four, dispositif de mesure manuel de la température, système d'alimentation en alliage, dispositif d'allongement d'électrode, acquisition et fusion d'alimentation en fil, conduit de levage de refroidissement par eau de machine d'alimentation en fil et plate-forme de machine d'alimentation en fil.


Équipement électrique et d'automatisation : système de réseau court, transformateur, système d'alimentation et de distribution haute tension, système d'alimentation et de distribution basse tension, système d'automatisation.


Équipement auxiliaire : système hydraulique, système d'eau de refroidissement, système d'argon, système d'air comprimé, système de lubrification électrique.

Processus de fusion dans un four d'affinage en poche LF 20T

01

Processus de fabrication de l'acier au four d'affinage de poche LF : préparation avant raffinage → taraudage et chargement de l'acier du convertisseur → levage par grue → assis dans le wagon de poche → connexion du tuyau de soufflage d'argon → ouverture de la poche à la station de raffinage → abaissement du couvercle du four → abaissement du chauffage de l'électrode → mesure et échantillonnage de la température → ajout du premier lot de désoxydant et supplément de laitier → réglage fin de l'alliage et ajout du deuxième lot de désoxydant (blanc de laitier) → mesure de la température et réglage de l'alimentation électrique → température de contrôle d'affinage → alimentation du fil → soufflage d'argon doux → ajout d'isolation → poche suspendue à coulée continue

02

Chauffage à l'arc et chauffage sous pression normale, mesure et échantillonnage de température, et contrôle précis de la température finale pour optimiser la température de coulée ;

03

Raffinage des scories synthétiques, désulfuration, désulfuration Oxygène, dégazage et élimination des inclusions ;

04

Gaz d'argon soufflé par le bas en remuant pour rendre la température de l'acier fondu uniforme, uniforme et pure ;

05

Le réglage fin des alliages pour contrôler la composition avec précision et la composition chimique finale requise peuvent être obtenus efficacement grâce à des éléments en ferroalliage ou à l'alimentation en aluminium ou en fil ;

06

Equipé d'un dévidoir, l'acier en fusion est désulfuré et désoxydé, la morphologie et la répartition des inclusions sont modifiées et les éléments d'alliage sont contrôlés avec précision. Dans le même temps, il présente un taux de récupération d'alliage élevé, une faible baisse de température de l'acier fondu et une faible pollution environnementale ;

07

En tant que dispositif tampon entre le four de raffinage primaire et la machine de coulée continue, il assure la production correspondante du four de raffinage primaire et de la coulée continue, et réalise une coulée continue multi-fours.

08

Le four d'affinage en poche LF-20t a les fonctions de chauffage, de réglage fin de la composition de l'alliage, d'agitation de l'argon, d'échantillonnage latéral de la température, de désulfuration, d'élimination des impuretés, d'alimentation en fil, etc. Il est utilisé pour le réglage fin de la composition de l'acier fondu. et chauffage, etc.

Optimisation de la technologie du four de raffinage en poche Sanrui LF 20T

Électrode rotative duplex.

Technologie double station pour tourelle de poche.

Technologie d'alimentation en fil en ligne.

Technologie de mesure automatique de la température et d’échantillonnage.

Augmenter la technologie de la ferraille.

Technologie de contrôle automatique du soufflage d'argon.

Technologie de sidérurgie LF en un clic.

Services fournis par Sanrui

1 En tant que l’un des célèbres fabricants et fournisseurs de fours de raffinage en poche en Chine, Sanrui peut fournir des schémas de configuration et de configuration de base du four de raffinage LF Ladle.

2 Sanrui enverra des ingénieurs à votre usine de fours de raffinage en poche pour installer et déboguer la machine, et fournir un service après-vente fiable.

3Sanrui propose une formation aux opérateurs et au personnel de maintenance, et l'équipement de fusion est facile à utiliser et à entretenir.

4 Prix compétitif et excellente qualité fournis par le fabricant de fours de raffinage Sanrui LF.

5Faible investissement, efficacité de production élevée, taux de rendement élevé.

6Performances stables de l'équipement de fusion, production sûre.

7Les produits peuvent être personnalisés selon différents besoins.

8La capacité de production peut être ajustée selon les exigences du client.

9Respectueux de l'environnement, faible consommation d'énergie

Comme l'un des célèbres Fabricants et fournisseurs de fours de raffinage en poche en Chine, Sanrui est rJ'ai une expérience dans la conception, la fabrication, l'installation, la mise en service et la mise en production d'équipements de traitement de l'acier.

Sanrui fournit des conseils en ingénierie pour les fours de raffinage en poches LF, y compris la R&D, la conception, la fourniture d'équipements, l'intégration de systèmes et la compilation de logiciels, la construction, l'installation, la mise en service, la gestion de projet, les services et formations techniques, les conseils de production, l'exploitation et la maintenance, la fourniture de pièces de rechange et d'autres services complets. services d'ingénierie et techniques.

Envoyez-nous les détails de votre projet et notre équipe d'ingénierie concevra une solution de ligne de production de fabrication d'acier avec four d'affinage en poche LF 20T en fonction de vos besoins.
