Four à arc électrique submergé

Introduction au four à arc électrique submergé


Le four à arc électrique submergé est principalement utilisé pour réduire et fondre des matières premières telles que le minerai, l'agent réducteur carboné et le solvant.

Four à arc submergé produit principalement des ferroalliages tels que le ferrosilicium, le ferromanganèse, le ferrochrome, le ferrotungstène, l'alliage silicium-manganèse, etc.

La conception principale du dispositif mécanique du four à arc électrique immergé Sanui combine les conditions nationales de la Chine et s'appuie sur des technologies de pointe internationales telles que celles du Danemark et de Pyremate.

Partager:

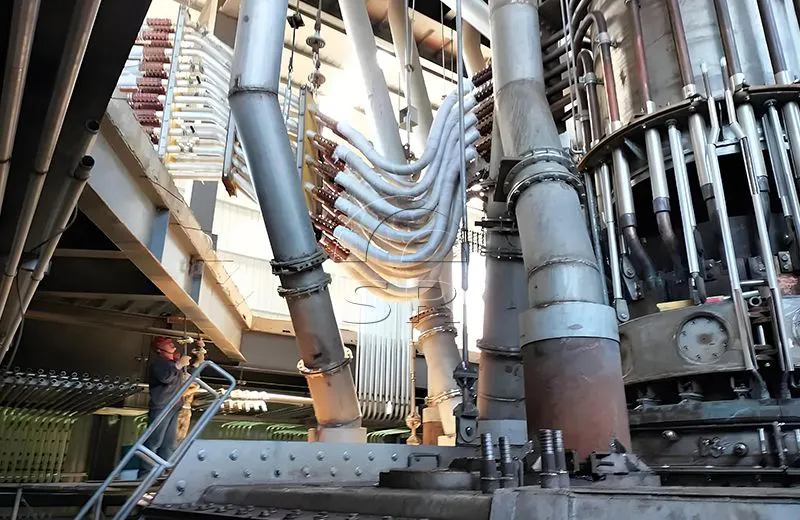

Introduction au four à arc électrique submergé

Introduction au four à arc électrique submergé

La conception principale du dispositif mécanique du four à arc électrique immergé Sanui combine les conditions nationales de la Chine et s'appuie sur des technologies de pointe internationales telles que celles du Danemark et de Pyremate. Il adopte un anneau de pression hydraulique, un mécanisme de levage hydraulique de cylindre de suspension et un dispositif de réglage d'électrode de four à arc submergé développé indépendamment, qui est un dispositif de décharge de tension de commande automatique intégrant des machines, des appareils électriques, des systèmes pneumatiques et hydrauliques, des câbles refroidis à l'eau, un tube de cuivre à treillis spatial. connexion parallèle inversée en cuivre à filet court, tuiles en cuivre forgé, etc.


Le four à arc électrique submergé est principalement utilisé pour réduire et fondre des matières premières telles que le minerai, l'agent réducteur carboné et le solvant.


Elle produit principalement des ferroalliages tels que le ferrosilicium, le ferromanganèse, le ferrochrome, le ferrotungstène, l'alliage silicium-manganèse, etc. Ses caractéristiques de fonctionnement sont qu'elle utilise des matériaux réfractaires carbonés ou magnésiens comme revêtement de four et utilise des électrodes auto-formantes.

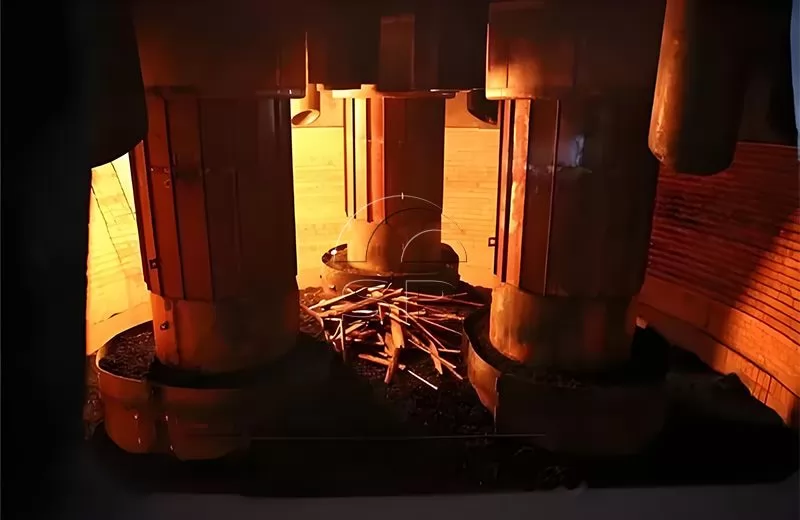

L'électrode est insérée dans la charge pour le fonctionnement à l'arc submergé, et l'énergie de l'arc et le courant traversant la charge sont utilisés pour générer de l'énergie en raison de la résistance de la charge pour faire fondre le métal, et la charge est ajoutée successivement, et les scories de fer sont évacuées par intermittence. Il s'agit d'un four électrique industriel à fonctionnement continu.

Principales utilisations du four à arc électrique immergé

SAF est principalement utilisé pour produire des ferroalliages (tels que le ferrotungstène, le ferromanganèse à haute teneur en carbone, le ferrosilicium à haute teneur en carbone, le ferrochrome à haute teneur en carbone, les alliages de ferronickel).

 SAF est également utilisé pour produire du silicium industriel, du carbure de calcium, du corindon, du phosphore jaune, etc.

Les fours à arc submergé sont utilisés dans les industries sidérurgiques, non métalliques et autres.

Caractéristiques des équipements de fours à arc électrique submergé

1. Haute température et faible consommation d'énergie

La température de fonctionnement du four électrique à arc submergé peut atteindre plus de 1 500 °C, ce qui lui permet de faire fondre de nombreux métaux et composés à point de fusion élevé. Dans le même temps, comme il peut utiliser des gaz résiduaires tels que les gaz de haut fourneau comme combustible, la consommation d'énergie pendant le processus de fusion est relativement faible.

2. Efficacité de production élevée

Le four à arc submergé a une vitesse de fusion rapide, peut traiter une grande quantité de minerai et présente les caractéristiques d'un fonctionnement continu et d'un fonctionnement efficace.

3. Réutilisable

Les matériaux métalliques obtenus par fusion dans des fours à arc submersible peuvent être réutilisés, économisant ainsi les matières premières et réduisant les déchets, ce qui est conforme au concept de développement durable.

4. Caractéristiques de travail

Ses caractéristiques de fonctionnement sont qu'il utilise des matériaux réfractaires au carbone ou au magnésium comme revêtement de four et utilise des électrodes d'auto-entraînement. L'électrode est insérée dans la charge pour le fonctionnement à l'arc submergé, et l'énergie de l'arc et le courant traversant la charge sont utilisés pour générer de l'énergie grâce à la résistance de la charge pour faire fondre le métal. La charge est ajoutée successivement et les scories de fer sont évacuées par intermittence. C'est un four électrique industriel qui fonctionne en continu.

5. La charge du transformateur du four à arc électrique immergé est continue et stable

La charge du transformateur du four électrique à arc submergé est continue et stable, avec une tension d'impédance faible, plus de niveaux de régulation de tension, une différence de niveau plus petite et une forte capacité de surcharge. Elle peut être divisée en deux types : régulation de tension de charge et de non-excitation. Généralement, les premiers niveaux ont une capacité de sortie constante et les derniers niveaux ont une sortie de courant constante.

Composition de l'équipement du four à arc électrique submergé

L'arc submergé Électrique Le four fourni par les fournisseurs de fours à arc submergé se compose principalement d'une coque de four, d'une hotte de four, d'un couvercle de four, d'un revêtement de four, d'un système à mailles courtes, d'un système de refroidissement par eau, d'un système d'évacuation des fumées, d'un système de dépoussiérage, d'une coque d'électrode, d'un support d'électrode, d'un système de pression et de levage d'électrode, système de chargement et de déchargement, et contrôleur, dispositif de combustion, système hydraulique, système d'eau de refroidissement, système de coulée de robinet, transformateur de four à arc immergé et système de contrôle et de protection haute tension, système de contrôle et de protection basse tension, système d'exploitation informatique, eau -câble refroidi, etc.

D'autres accessoires, dépoussiérage, systèmes de tour de refroidissement, etc. sont disponibles selon les besoins.

Avantages techniques du four à arc électrique submergé Sanrui

L'opération est simple et intuitive, et l'effet de dialogue homme-machine est très convivial ;

La plage de réglage de la vitesse de levage de l'électrode est large et l'électrode peut être levée rapidement ;

La zone non sensible est réglable en continu et la taille de la zone non sensible peut être ajustée à tout moment en fonction des conditions du four ; le temps de réponse du système est court et la précision de réglage est élevée ;

Stabilisation rapide de l'arc, régulation précise du courant et faible impact sur le réseau électrique ;

En raison de l'utilisation du contrôle d'isolation photoélectrique PLC, il possède de fortes capacités d'interférence anti-électromagnétique. De plus, le système adopte une conception modulaire, ce qui rend le fonctionnement stable et fiable, et le taux de défaillance est extrêmement faible ;

Grâce à la programmation PLC, des calculs plus complexes peuvent être effectués, tels que la puissance triphasée, le courant, le contrôle de l'équilibre de tension, etc., et la modification du programme est extrêmement pratique ;

L'opération est simple et claire, et la maintenance est pratique ;

Faible investissement, résultats rapides et faible consommation d’énergie.

Il possède un savoir-faire solide et une programmation logicielle avancée.

Principaux paramètres techniques du four à arc électrique immergé

Capacité Type de four Matériels Tension secondaire Tension de fonctionnement Diamètre de l'électrode Cercle de distribution des électrodes Dia de la coque du four Hauteur de la coque du four
6300KVA Hotte à gaz inférieure

Semi-fermé
Fer de silicium 94 ~ 126 V 110V φ780 φ2000 φ6100 3600
Fer à manganèse 94 ~ 126 V 106V φ780 φ2000 φ6200 3600
Alliage manganèse-silicium 94 ~ 126 V 106V φ780 φ2000 φ6200 3600
Fer chromé à haute teneur en carbone 94 ~ 126 V 106V φ780 φ2000 φ6200 3600
Silicium 100 ~ 132V 130V φ600 φ1900 φ5900 3400
Ferronickel 128 ~ 272V 200V φ720 φ2100 φ7200 4200
12500KVA Hotte à gaz inférieure
Semi-fermé
Fer de silicium 120 ~ 168V 141V φ1020 φ2600 φ7600 4300
Fer à manganèse 120 ~ 168V 138V φ1020 φ2600 ± 50 φ7600 4300
Alliage manganèse-silicium 120 ~ 168V 138V φ1020 φ2500 ± 50 φ7600 4300
Fer chromé à haute teneur en carbone 120 ~ 168V 146V φ1020 φ2600 φ7600 4300
Silicium 120 ~ 184 V 152V φ900 φ2500 φ7300 4200
Ferronickel 222 ~ 322V 250V φ960 φ2800 φ8500 4800
16500KVA Hotte à gaz inférieure

Semi-fermé
Fer de silicium 136 ~ 190V 154V φ1200 φ3000 φ8200 4400
Fer à manganèse 136 ~ 190V 144V φ1200 φ3200 φ8600 4800
Alliage manganèse-silicium 136 ~ 190V 147V φ1200 φ3100 ± 50 φ8600 4800
Fer chromé à haute teneur en carbone 136 ~ 190V 158V φ1200 φ3000 φ8600 4800
Ferronickel 248 ~ 392V 320V φ1050 φ3500 φ9800 5200
25000KVA Hotte à gaz inférieure

Semi-fermé
Fer de silicium 90~180~240V 200V φ1250 φ3200 ± 100 φ8600 4600
Fer à manganèse 130~169~208V 181V φ1300 φ3800 ± 100 φ8600 5300
Alliage manganèse-silicium 130~169~211V 184V φ1300 φ3600 ± 100 φ8600 5300
Fer chromé à haute teneur en carbone 150~220~260V 210V φ1300 φ3600 ± 100 φ8800 5300
Ferronickel 300 ~ 460V 380V φ1220 φ3900 φ11500 5600

Portée de l'approvisionnement en fours à arc électrique immergé

En tant que l'un des célèbres fournisseurs de fours à arc submergé en Chine, Sanrui propose des fours à arc submergé à vendre avec ccompétitif prix.

Système d'approvisionnement en matières premières : trémie, tuyau d'alimentation

Corps du four : corps du four, coque du four, poutre de support inférieure du four, anneau supérieur du four, revêtement du four

Couvercle de four semi-fermé : dessus de four semi-fermé, panneaux latéraux et porte du four, dispositif d'étanchéité à électrode, cheminée, hotte de sortie de fumée et tuyau d'échappement

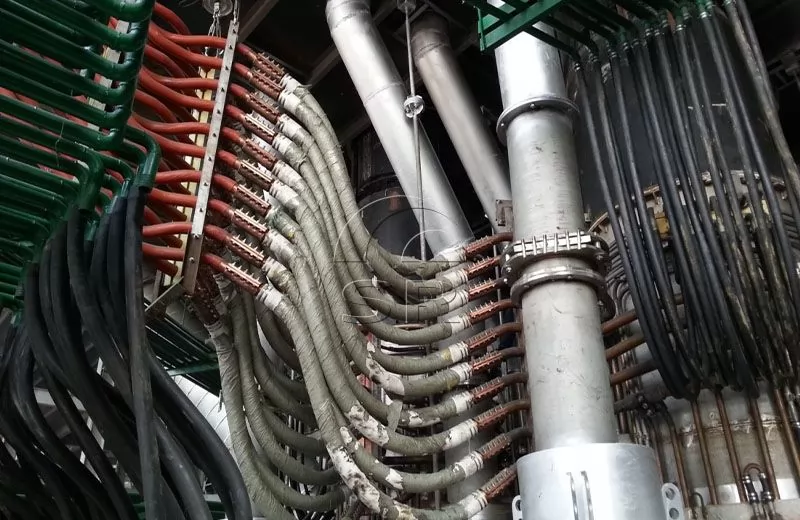

Réseau court : compensateur, barre de cuivre conductrice, système d'accrochage du réseau court, anneau et support collecteur, câble, plaque conductrice

Dispositif d'électrode : tube de maintien d'électrode, coque d'électrode, dispositif de serrage d'électrode, dispositif de pressage d'électrode, dispositif de levage d'électrode, guide d'électrode et réglage du cercle de distribution, plate-forme en acier

Réseau court : support inox, compensateur, câble refroidi à l'eau, support inox, tube conducteur en cuivre refroidi à l'eau

Système d'eau de refroidissement : distributeur d'entrée d'eau, réservoir d'eau de retour, manomètre, thermomètre, vanne

Système hydraulique : moteur, pompe, filtre, réservoir d'huile, vanne de régulation, accumulateur

Transformateur de four à arc submergé

Système électrique basse tension

Système électrique basse tension: low-voltage electrical control, low-voltage power supply cabinet, low-voltage protection cabinet, electrode lifting control console

Système de contrôle d'automatisation : automate Siemens

Processus de fusion au four à arc électrique submergé

01

Le four à arc électrique submergé (SAF) est une solution fermée respectueuse de l'environnement et économe en énergie, adaptée aux ferroalliages (tels que le ferrotungstène, le ferromanganèse à haute teneur en carbone, le ferrosilicium à haute teneur en carbone, le ferrochrome à haute teneur en carbone, le ferro-alliage de nickel) et le silicium industriel, le carbure de calcium, le corindon, phosphore jaune, etc. Le préchauffage du four à arc submergé peut éliminer l'eau et les composants volatils, stabilisant ainsi les conditions du processus de fusion et réduisant la consommation d'énergie unitaire du four.

02

L'injection d'eau dans la coque du four et la ventilation forcée au fond du four assurent un refroidissement efficace. Le revêtement en carbone thermoconducteur combiné à un refroidissement efficace forme une couche de congélation spontanée sur le côté chaud du revêtement, minimisant ainsi l'érosion du revêtement et améliorant l'efficacité thermique.

03

Les caractéristiques du four à arc électrique submergé sont qu'il utilise des matériaux réfractaires au carbone ou au magnésium comme revêtement du four et qu'il utilise des électrodes auto-entraînées.

04

L'électrode est insérée dans la charge pour effectuer une opération d'arc submergé. L'énergie de l'arc et le courant traversant la charge sont utilisés pour générer de l'énergie grâce à la résistance de la charge pour fondre le métal. Il s'agit d'un four électrique industriel qui alimente en continu des matériaux, exploite des scories de fer par intermittence et fonctionne en continu.

05

Le transformateur du four à arc immergé a une charge continue et stable, une tension à faible impédance, de nombreux étages de régulation de tension, de petites différences de pas et une forte capacité de surcharge.

06

Les fours à arc submergé peuvent atteindre une consommation d’énergie spécifique extrêmement faible, une faible consommation d’agent réducteur et d’électrodes et des débits de production très élevés. La conception fermée minimise également les émissions de poussière dans l’environnement de l’usine et dans l’atmosphère environnante.

Optimisation de la technologie des fours à arc électrique submergé Sanrui

Utilisant la meilleure technologie disponible (BAT), le four à arc électrique immergé conçu et fabriqué par Sanrui adopte une technologie avancée de couvercle de four tubulaire refroidi à l'eau, une technologie de paroi de four tubulaire refroidie à l'eau, une technologie de bras transversal conducteur à plaques composites cuivre-acier et une technologie de taraudage EBT. , technologie de câble refroidi à l'eau de grande section transversale, technologie de contrôle PLC, technologie à haute impédance, technologie d'énergie auxiliaire telle que la lance carbone-oxygène et le brûleur à oxygène, la technologie de fonctionnement enrichi en oxygène et la technologie de charge à chaud de métal chaud, etc.

Nous proposons une gamme de modèles de couvercles de four adaptés à différentes applications de fours submersibles. Les solutions avec couvercle de four fermé rendent la fusion et la maintenance plus sûres. Les couvercles de four sont généralement constitués de plaques d'acier refroidies à l'eau, mais des solutions combinées combinant des plaques d'acier refroidies à l'eau et des matériaux réfractaires sont également disponibles. Le joint étanche à l'air garantit de faibles émissions ainsi qu'une collecte et une utilisation efficaces du gaz CO.

Minimiser la consommation d’énergie, de coke et de pâte d’électrode

Atteindre une productivité et une récupération de métaux élevées, en particulier lors de l'utilisation de pellets

Le gaz CO purifié peut être utilisé efficacement dans différentes applications en usine

Préchauffer à 600 ºC, chaque augmentation de température de 100 ºC permet d'économiser 70 kWh par tonne de métal fondu

Vous permet de réduire les coûts d’exploitation et de réduire les émissions de CO₂ et de poussières

Services fournis par Sanrui

1. En tant que l'un des fournisseurs célèbres de fours à arc submergé en Chine, Sanrui peut fournir des schémas de configuration et de configuration de base.

2. Sanrui enverra des ingénieurs dans votre usine pour installer et déboguer la machine, fournissant ainsi un service après-vente digne de confiance.

3. Sanrui propose une formation au personnel d'exploitation et de maintenance, et l'équipement de fusion est facile à utiliser et à entretenir.

4. Four à arc submergé à vendre avec un prix compétitif et une excellente qualité

5. Four à arc submergé à vendre avec un faible investissement, une efficacité de production élevée et un taux de rendement élevé

6. L'équipement de fusion a des performances stables et une production sûre

5. Le four électrique à arc submergé peut être personnalisé en fonction de différents besoins

6. La capacité de production SAF peut être ajustée selon les exigences du client

7. Respectueux de l'environnement, faible consommation d'énergie

En tant que l’un des célèbres fournisseurs de fours à arc submergé en Chine, Sanrui propose des services d'ingénierie, de conseil, de R&D, de conception, de fourniture d'équipements, d'intégration de systèmes et de préparation de logiciels, de construction, d'installation, de mise en service, de gestion de projet, de services et de formation techniques, de conseils en matière de production, d'exploitation et de maintenance, de fourniture de pièces de rechange et d'autres services complets d'ingénierie et techniques. .

Envoyez-nous les détails de votre projet et notre équipe d'ingénieurs concevra une offre de prix et une solution commerciale pour les fours à arc électrique immergé en fonction de vos besoins.

Produits associés

Gamme de machines et d'équipements métallurgiques personnalisés : four à arc électrique, four à arc submergé, four d'affinage LF, four sous vide , four à induction, système de dépoussiérage, équipement de traitement de l'eau, etc. Fournissant les services d'intégration d'équipements les plus avancés, les équipements métallurgiques peuvent être personnalisés en fonction des différents besoins des clients et la capacité de production peut être ajustée en fonction des exigences du client.

Four à arc submergé au ferronickel de 25,5 MVA

Four à arc submergé au ferronickel de 25,5 MVA

L'arc immergé Ferronickel Le four est un four à arc submergé spécial utilisé pour la fusion d'un alliage nickel-fer. Sa fonction principale est d'ajouter du minerai de nickel, un agent réducteur carboné (tel que le coke) et du calcaire et d'autres matières premières dans le four dans une certaine proportion

Four à arc submergé

Four à arc submergé

La conception du dispositif mécanique principal du four à arc submergé de Sanui est basée sur les conditions nationales de la Chine et s'appuie sur des technologies internationales avancées telles que celles du Danemark et de Perlmutter.

Four de raffinage de ferroalliages

Four de raffinage de ferroalliages

La conception principale du dispositif mécanique du four de raffinage de ferroalliage Sanui combine les conditions nationales de la Chine et s'appuie sur des technologies internationales avancées telles que celles du Danemark et du Pyremate.

Four à ferrosilicium

Four à ferrosilicium

La conception principale du dispositif mécanique du four à ferrosilicium Sanui combine les conditions nationales de la Chine et s'appuie sur des technologies avancées internationales telles que celles du Danemark et du Pyremate.

Four de fusion à arc submergé de silicium industriel de 25 500 KVA

Four de fusion à arc submergé de silicium industriel de 25 500 KVA

Le four industriel à arc submergé de silicium est un élément important équipement de traitement du minerai de silicium, jouant un rôle clé dans l'industrie du silicium.

Four à ferrochrome à haute teneur en carbone

Four à ferrochrome à haute teneur en carbone

La conception principale du dispositif mécanique du four à ferrochrome à haute teneur en carbone Sanui combine les conditions nationales de la Chine et s'appuie sur des technologies de pointe internationales telles que celles du Danemark et du Pyremate.

Four à laitier en titane

Four à laitier en titane

La production de scories de titane adopte un processus de fusion dans un four électrique de scories de titane (four circulaire et four rectangulaire selon sa forme).

Four en alliage de manganèse-silicium

Four en alliage de manganèse-silicium

Le four en alliage de manganèse et de silicium est principalement utilisé pour fondre l'alliage silicium-manganèse, qui est un alliage contenant du silicium et du manganèse.

Nos projets réalisés

Les services d'intégration d'équipements de fours métallurgiques de Sanrui sont des fours à arc submergé et des fours à arc électrique. Les fours métallurgiques Sanrui sont fabriqués à l'aide d'une technologie de pointe pour garantir un processus de fusion efficace et de haute qualité.
Ces fours sont capables de fondre une variété de matériaux, notamment l'acier, le fer et ses alliages, les ferroalliages (tels que le ferrotungstène, le ferromanganèse à haute teneur en carbone, le ferrosilicium à haute teneur en carbone, le ferrochrome à haute teneur en carbone, les alliages de ferronickel) et le silicium industriel, le carbure de calcium, le corindon et le phosphore jaune. , etc. avec un contrôle précis de la température et une consommation d'énergie minimale.
En utilisant les équipements de fours métallurgiques Sanrui, les entreprises métallurgiques peuvent augmenter leur productivité et réduire leurs coûts de production, augmentant ainsi leur rentabilité.

01

Projet de four à arc électrique de 50 tonnes en Chine

1 EAF-50t/32 Four à arc électrique MVA,
1 four d'affinage LFV-60t/16MVA,
1 dispositif de coulée sous vide VC-90t/60t,
2 ensembles de systèmes d'alimentation en alliage entièrement automatiques,
1 ensemble de système de dépoussiér

02

Projet de four à arc électrique de 50 tonnes au Brésil

1 EAF-50t/25 MVA électrique four à arc,
2 fours de raffinage LF-25t/5MVA,
1 système de chargement d'alliage entièrement automatique,
ainsi que d'autres installations auxiliaires publiques (louche, chariot à poches, panier à matériaux

03

Four à arc électrique de 5 tonnes en Ouzbékistan

Puissance nominale du transformateur du four à arc électrique : 3 600 kVA ;
Diamètre intérieur de la coque du four : φ3200 mm ;
Diamètre de l'électrode : φ300 mm ; Quantité moyenne versée : maximum 12 tonnes.

Demander une solution personnalisée

Sanrui possède une solide expérience dans la conception, la fabrication, l'installation et la mise en service d'équipements de traitement de fours de fabrication d'acier. Envoyez-nous votre demande de détails de projet et notre équipe d’ingénieurs concevra une solution de système d’équipement de four métallurgique de A à Z en fonction de vos besoins.
